【DIY】フォレスター SH ウィンカーLED化

こんにちは。



フォレスターのウィンカーをLED化します。

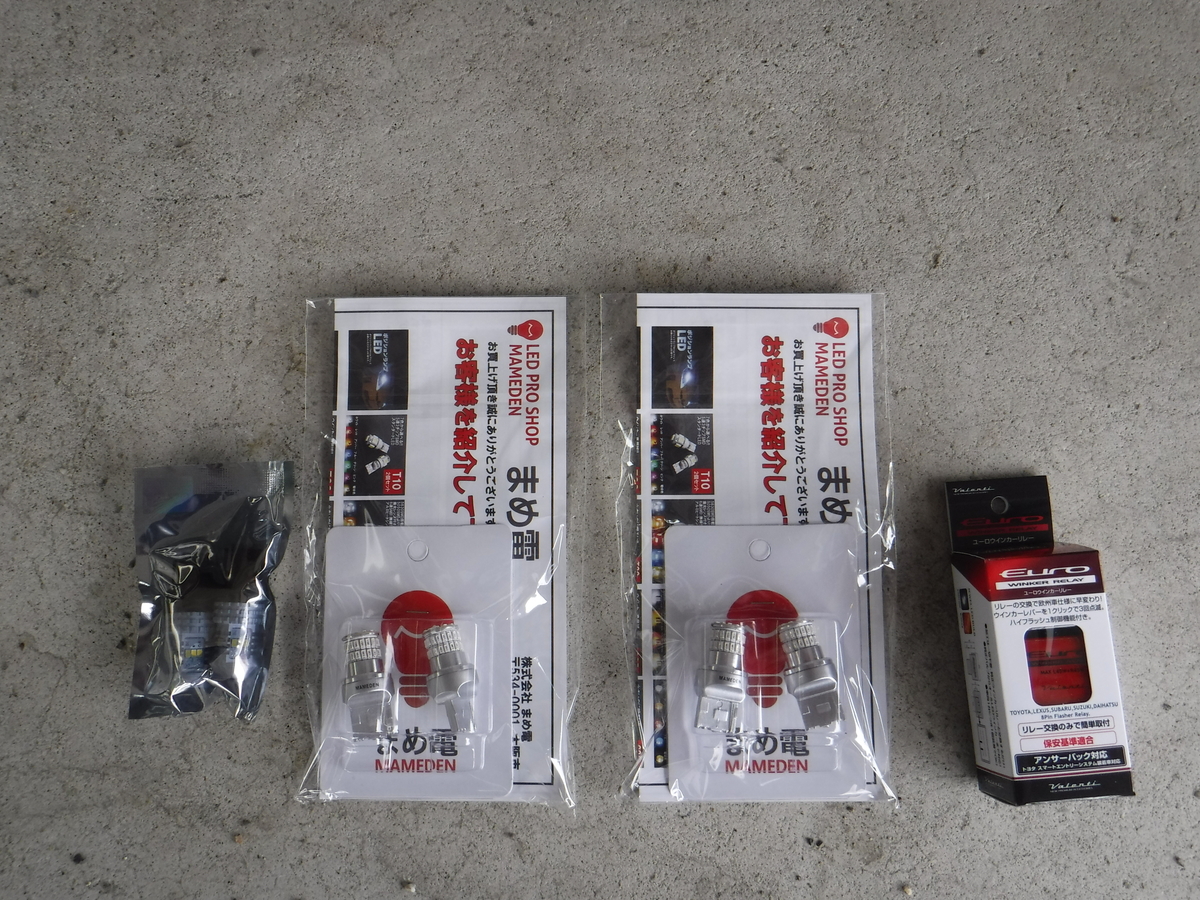

f:id:Skycrawler:20190930195330j:plain









概要

所要時間:3時間

難易度:★☆☆☆☆

専門知識:低





必要なツール

・パーツクリーナー



・ウエス



・インパクトドライバー



・内張りはがし





パーツ

・LEDウィンカー(ピンチ違い)



・ ウィンカーリレー

安物もありますが安心のVallenti





作業

①ウィンカーリレー交換

f:id:Skycrawler:20190930202752j:plain

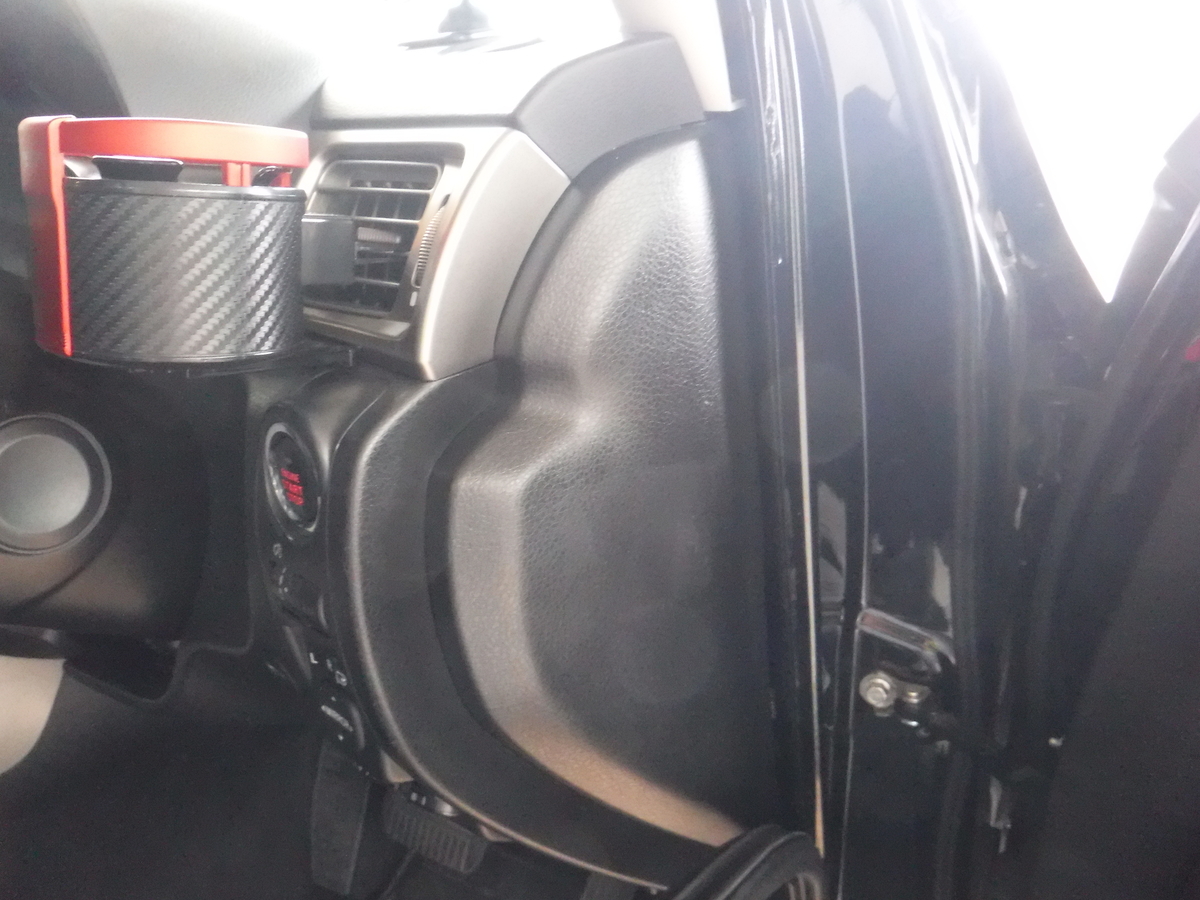

画像のサイドパネルを外してハンドル下パネルを外します。

(ねじ3本程度あり。)

f:id:Skycrawler:20190930202807j:plain

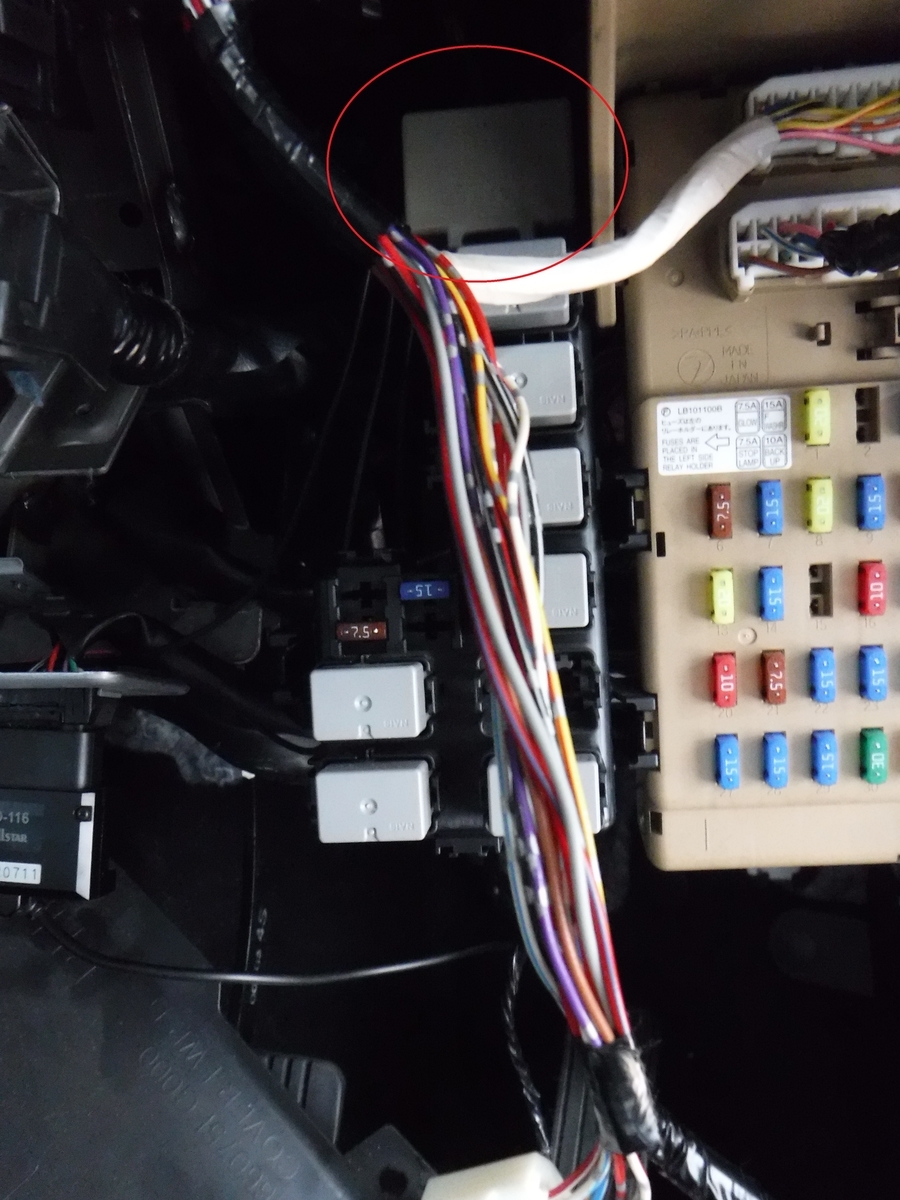

赤丸がリレー。

この黒いボックスごと外します。

f:id:Skycrawler:20190930202819j:plain

こんな感じに外れます。

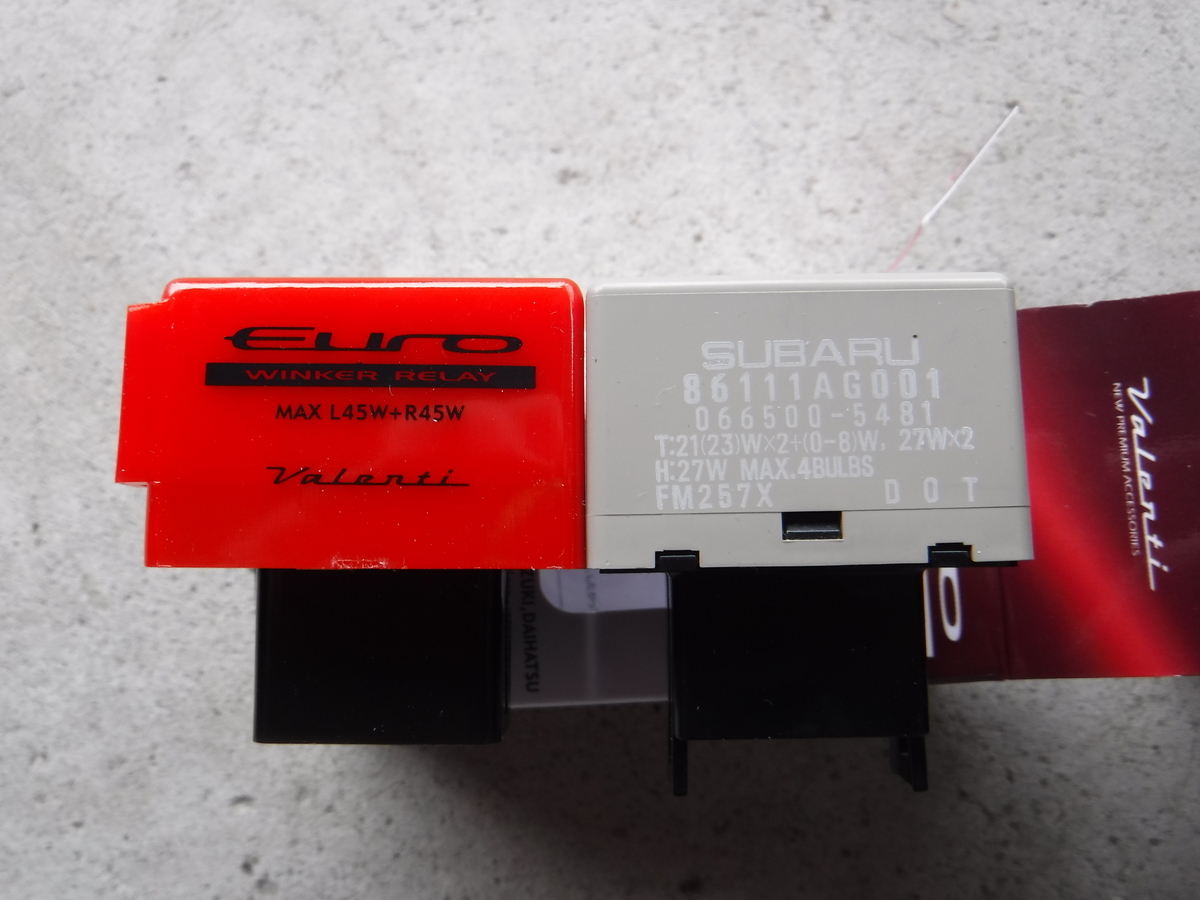

f:id:Skycrawler:20190930202838j:plain

新しいウィンカーリレーと入れ替えて完了。

<Vallentiのウィンカーリレー>

初期不良も少なく、今まで2回ほど使いましたが耐久性も問題なし。

また、この8ピンタイプはユーロウィンカーにもなります。

(ウィンカー半押し→3回点滅)



②フロントウィンカー交換

f:id:Skycrawler:20190930203055j:plain

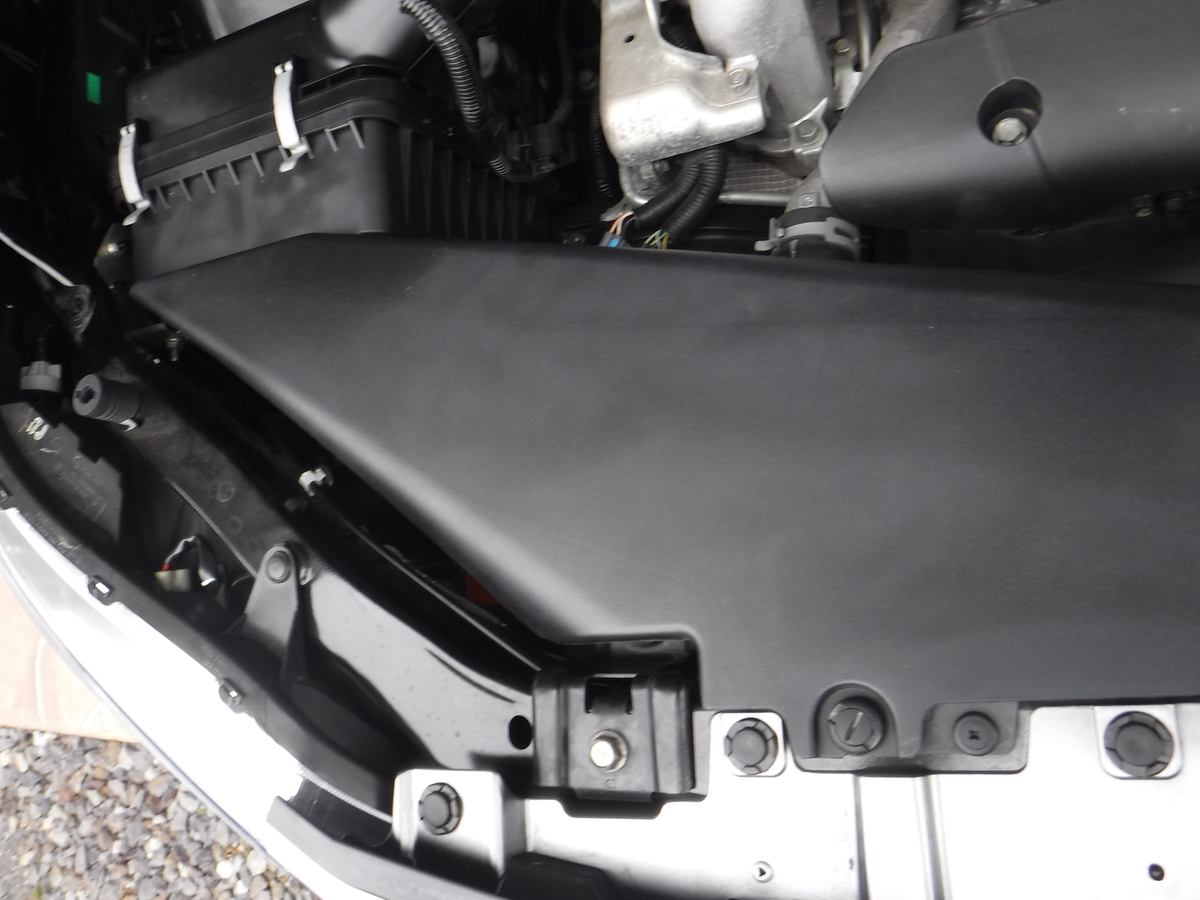

まずこのパネル(運転席側)を外します。



f:id:Skycrawler:20190930203213j:plain

赤丸がウィンカー。

回すと外れます。

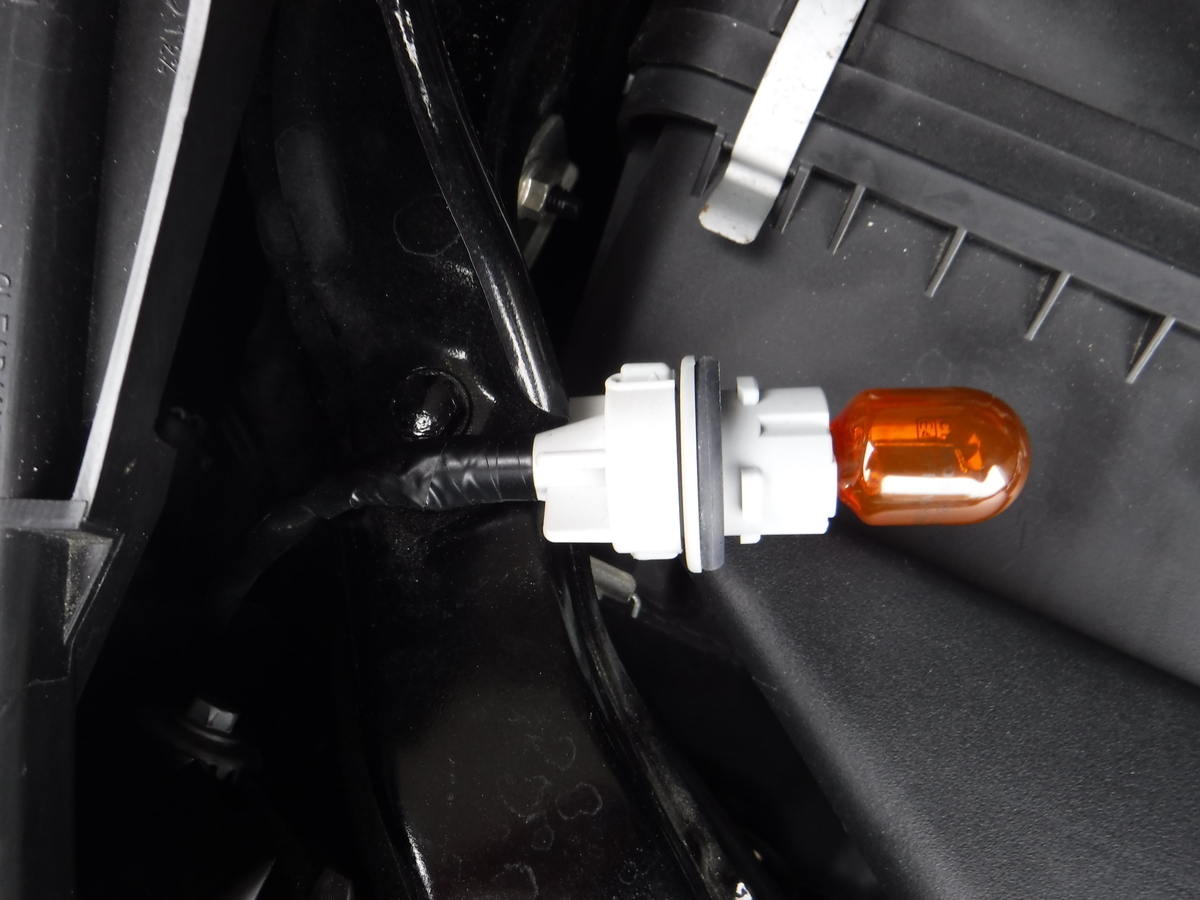

f:id:Skycrawler:20190930203224j:plain

外すとこんな感じ。

電球は引き抜くだけです。

f:id:Skycrawler:20190930203147j:plain

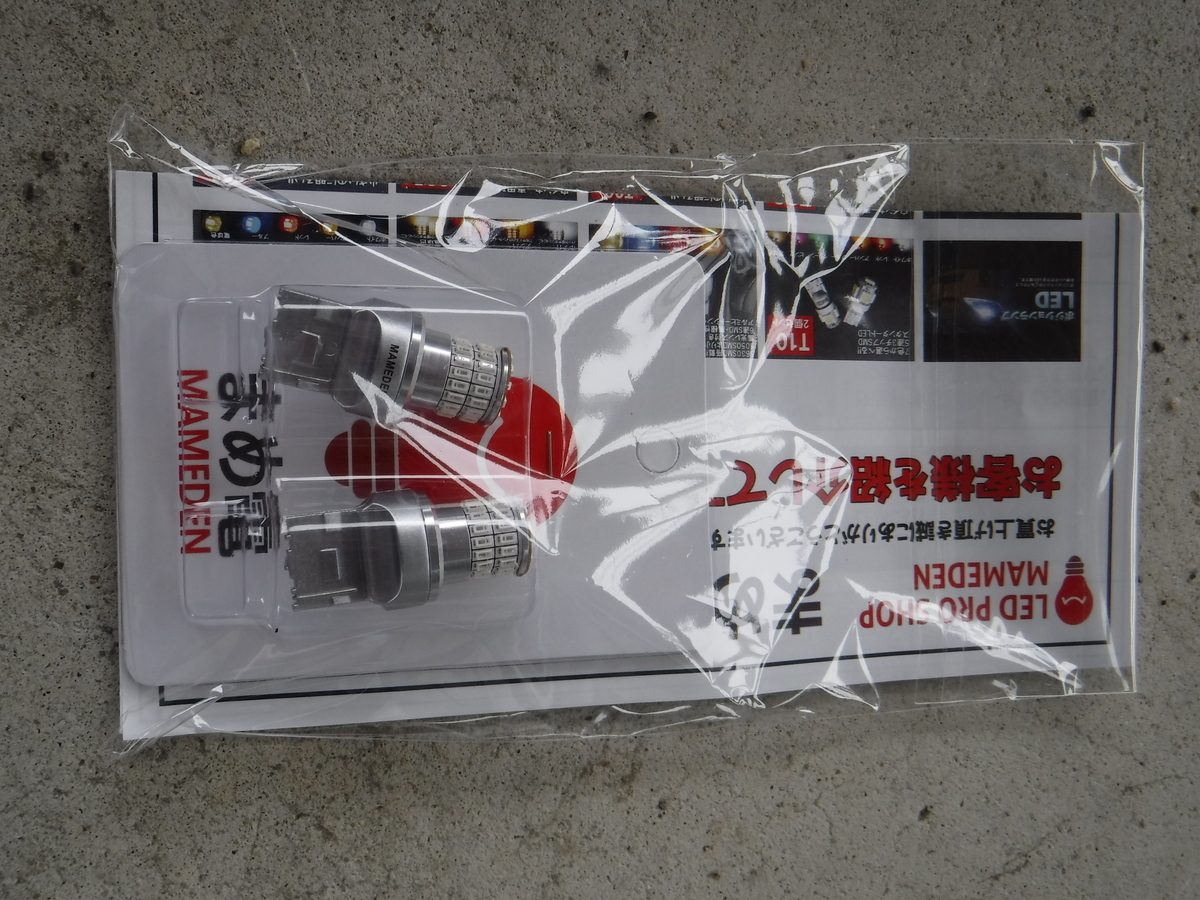

新しい」LED電球。

アンバー色していないのでフォレスター ステルス化にもなります。

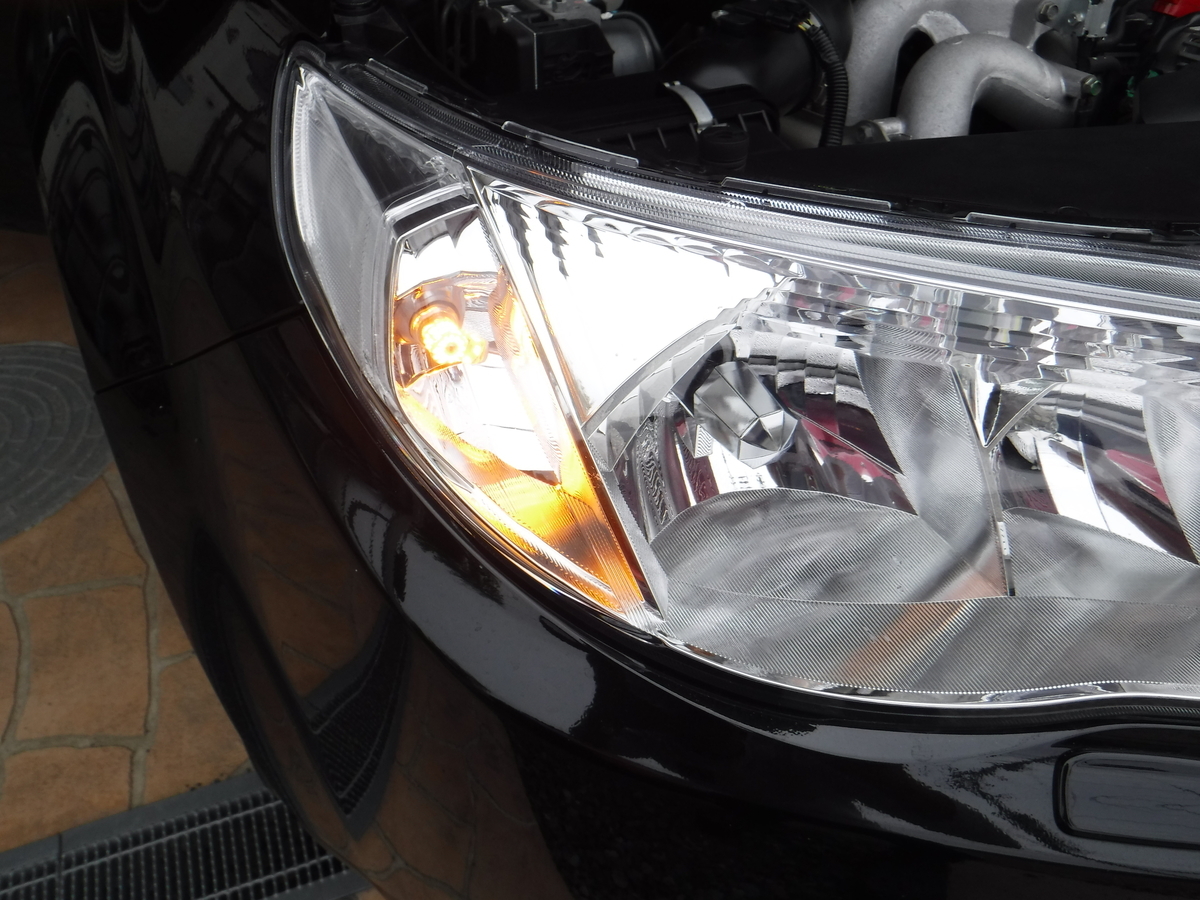

f:id:Skycrawler:20190930203254j:plain

LEDは向きもあるので必ず点灯確認。

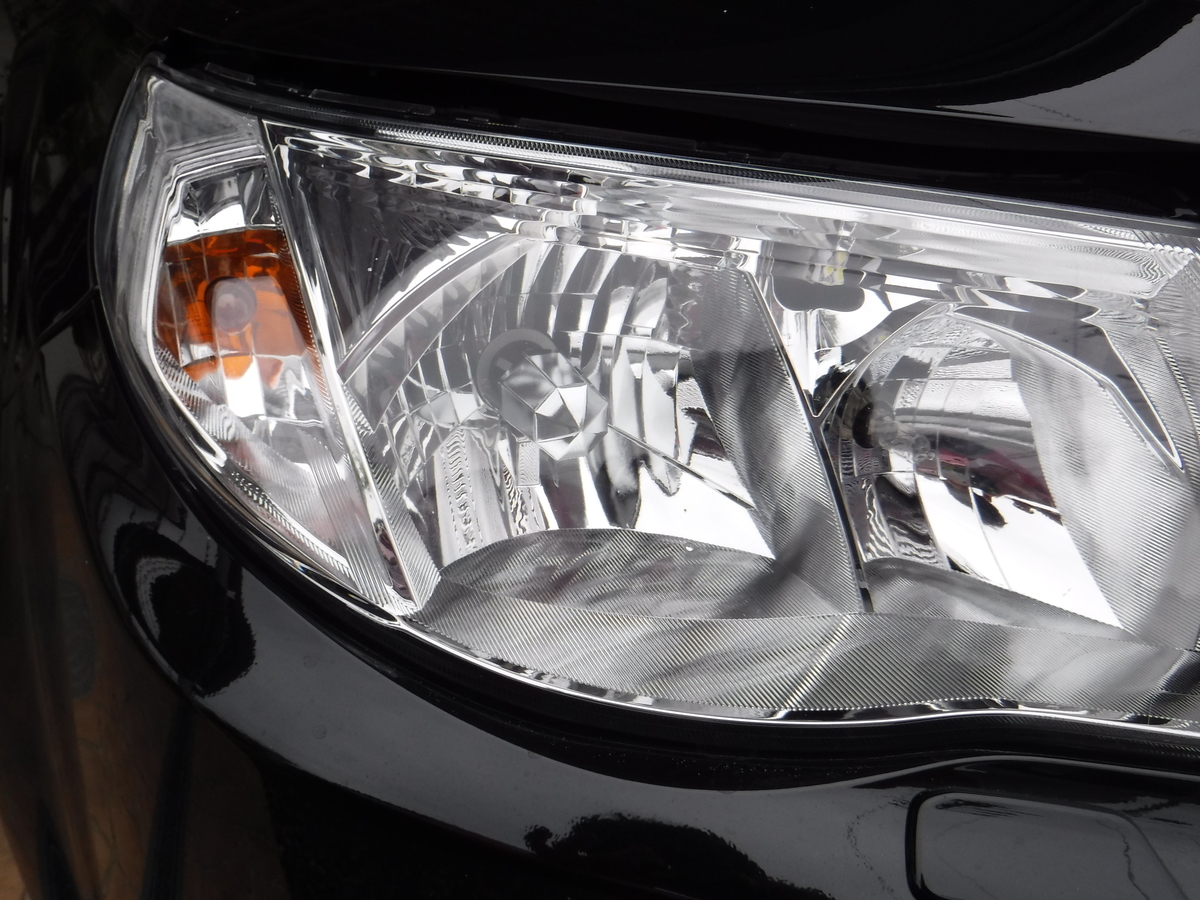

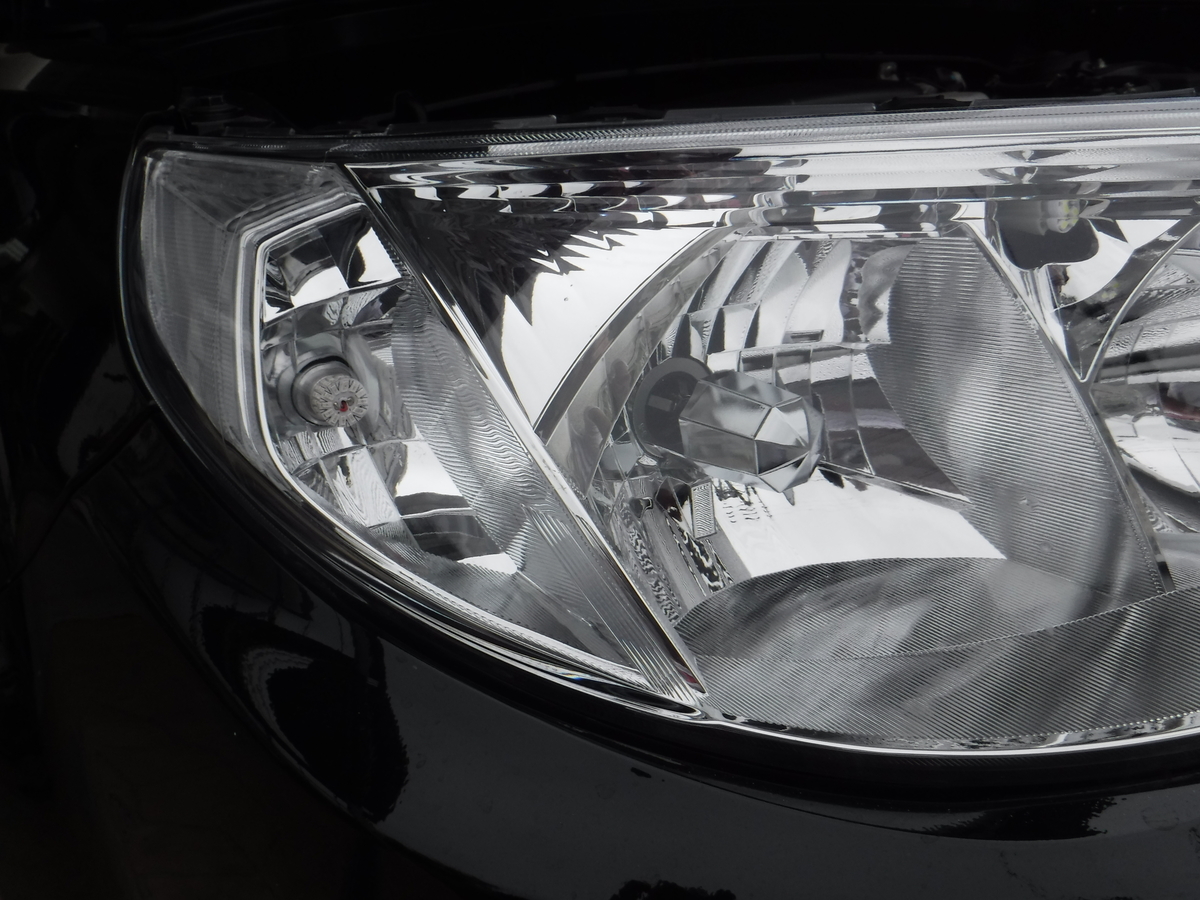

<新旧比較>

f:id:Skycrawler:20190930203201j:plain



f:id:Skycrawler:20190930203237j:plain


③テールウィンカー交換

f:id:Skycrawler:20190930203604j:plain

ナットを2本外します。

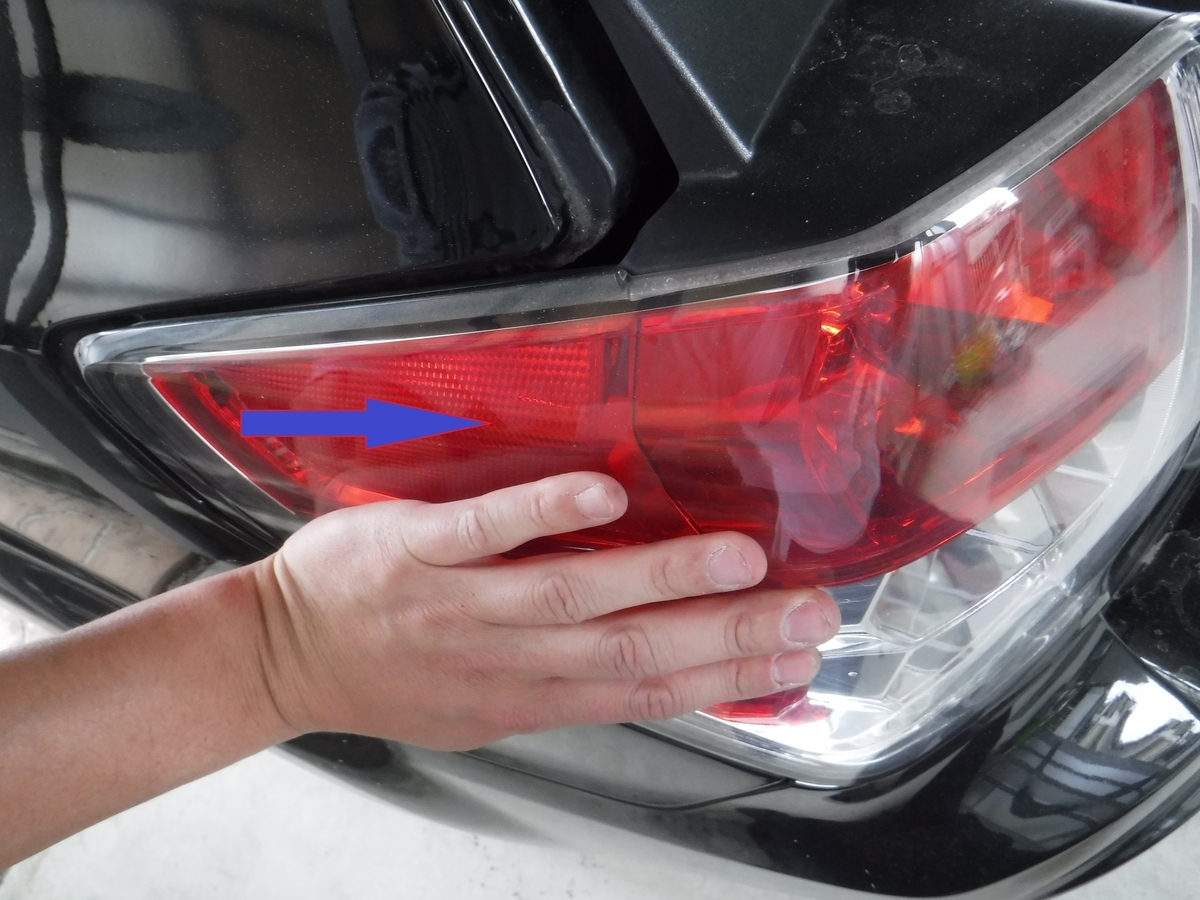

f:id:Skycrawler:20190930203624j:plain

手を添えて矢印の方向に押すと外れます。



f:id:Skycrawler:20190930203637j:plain

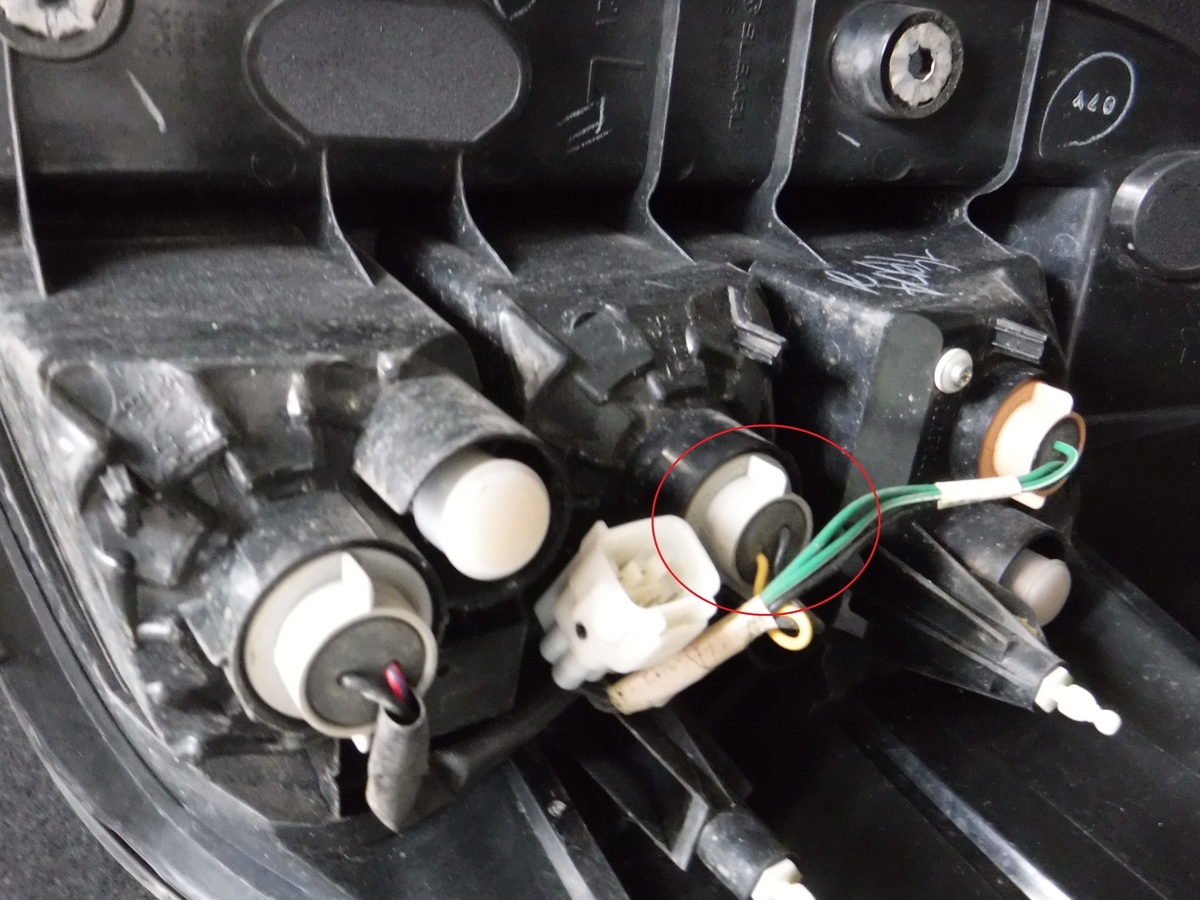

赤丸がウィンカー。

回すと外れます。

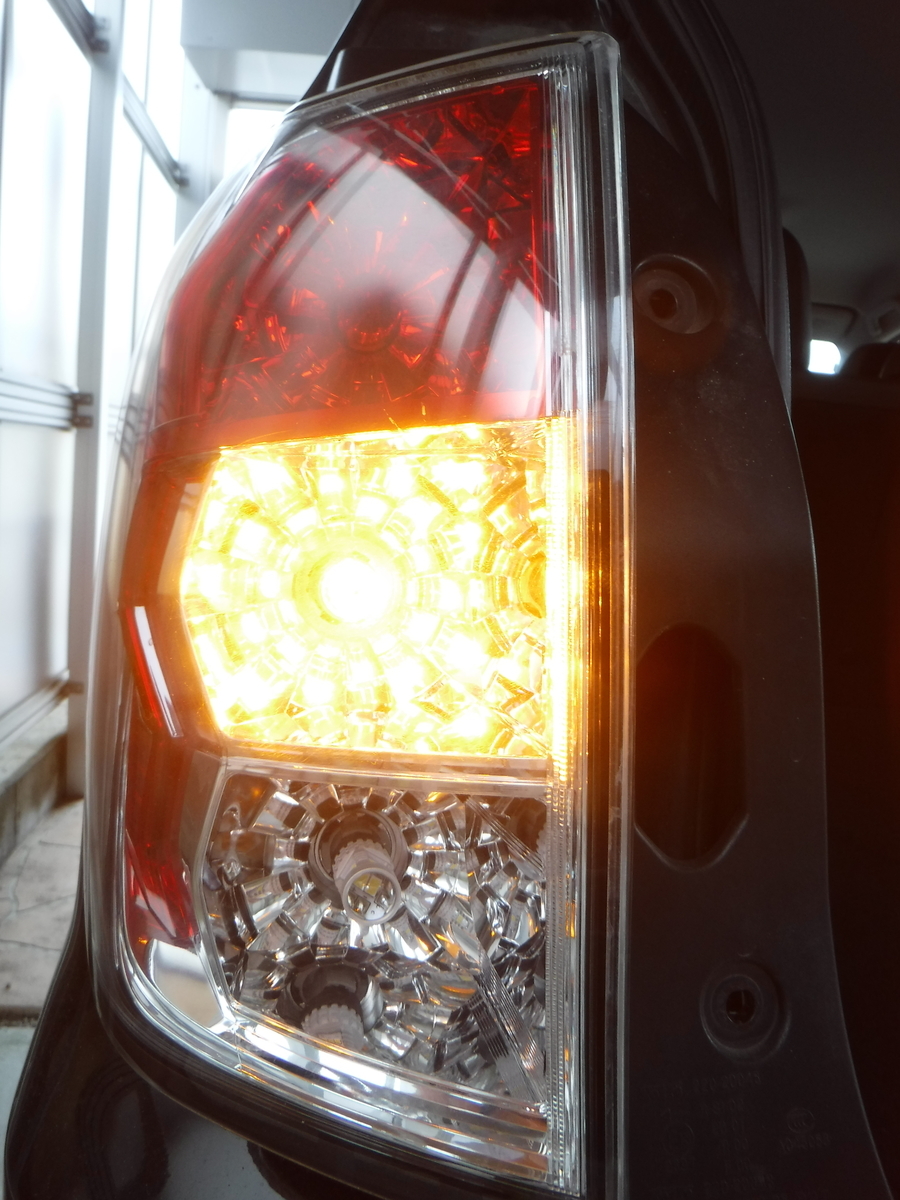

f:id:Skycrawler:20190930203541j:plain

点灯確認。

※画像ではこっそりバックランプもLED化されてまっす。(;^_^A

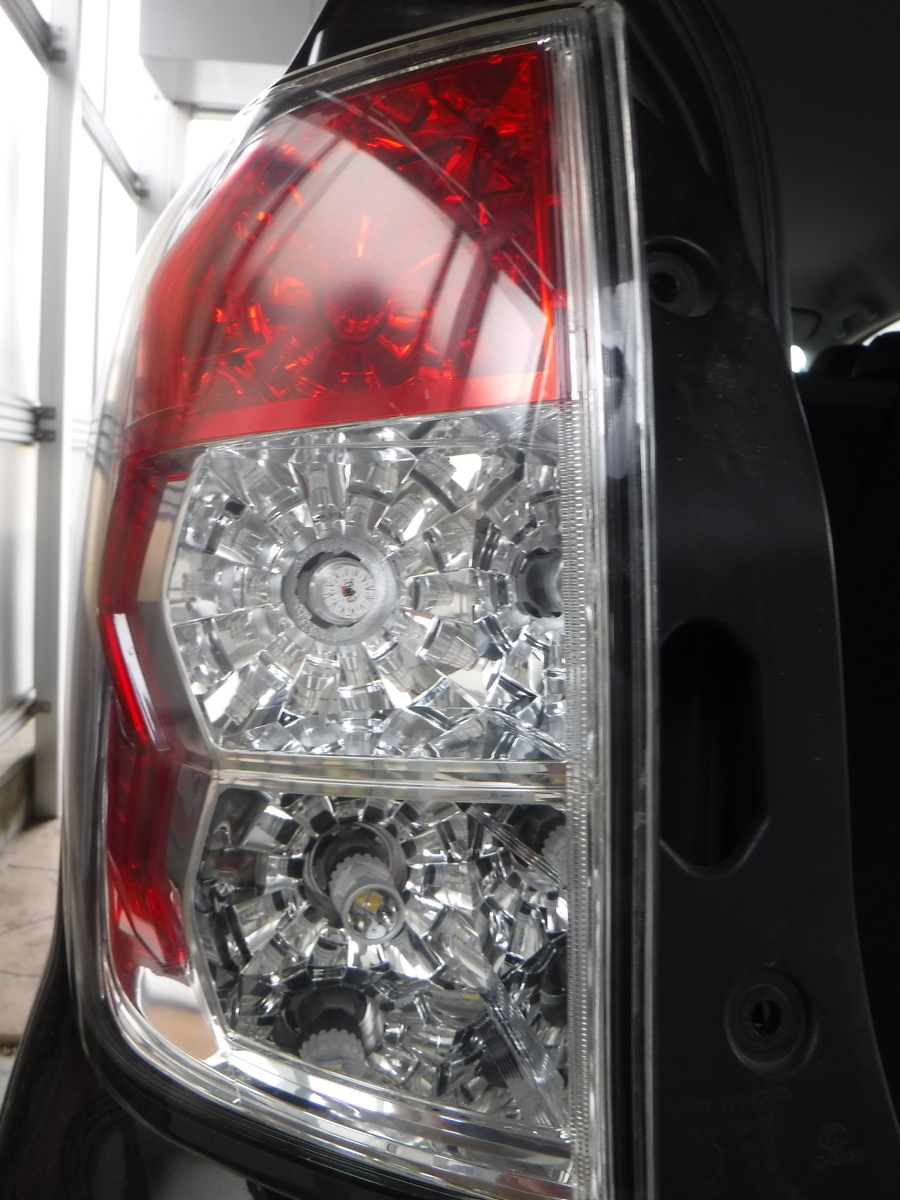

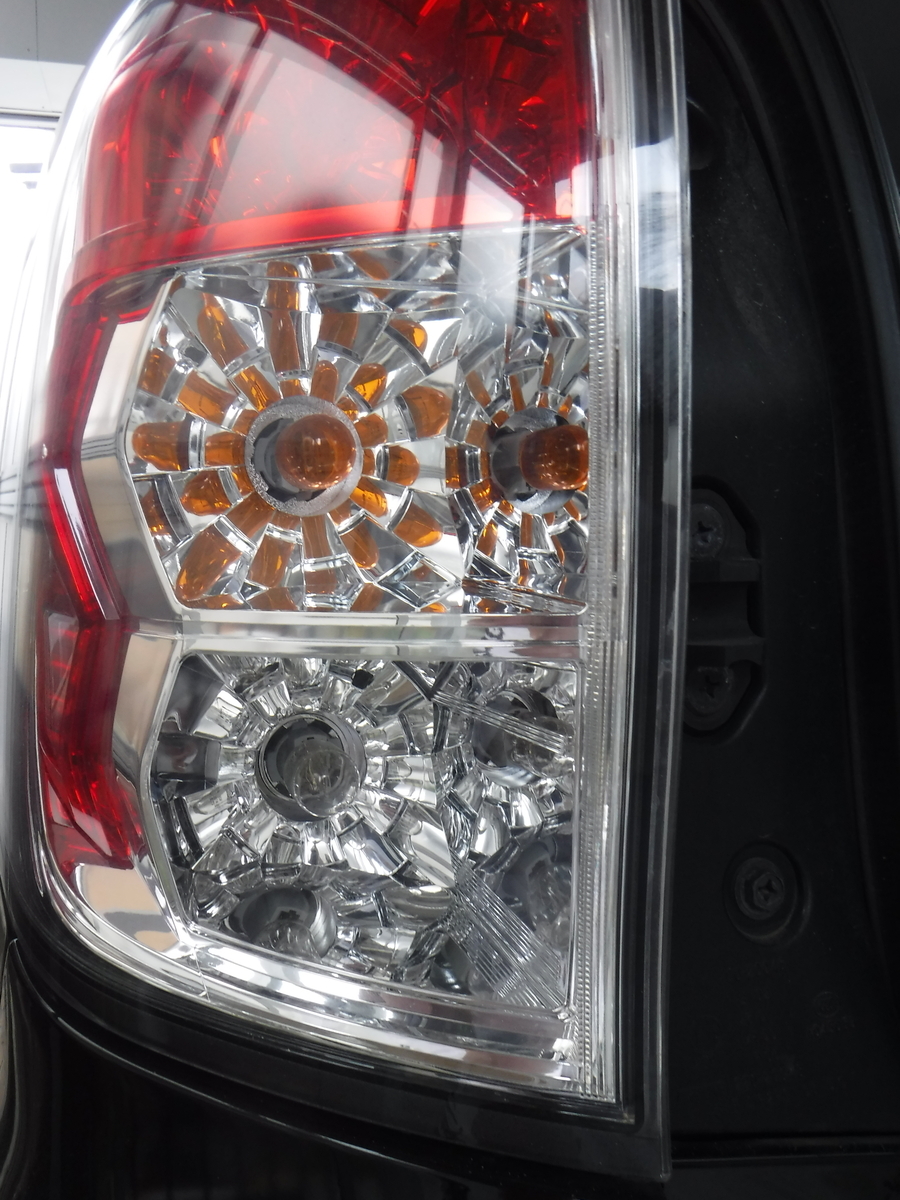

<新旧比較>

f:id:Skycrawler:20190930203825j:plain



f:id:Skycrawler:20190930203810j:plain


ということでリレーでハイフラが防止できるタイプは

リレーを交換するだけなので楽ちん。

ステルス化もできて点滅のキレもよくなるので、

作業難易度も低いわりに納得感のあるDIYですね。
