さて、我がグラチェロ君。
2019年式のトレイルホークですが、
JEEPによくある液晶モニタの浮きのようなもの、
正しくは液晶の中にある接着剤のようなものが
溶けて漏れてきてしまう症状が多分に漏れず出ました。
それを何とか自分で修理しました👍
概要
所要時間：1時間
難易度：★★★☆☆
専門知識：中
ちょっとうまくいくかどうか、
パーツ購入もこれであっているのかどうかから
ドキドキしました。
難しいことはないですが、勇気と根気（場合によって）が
いるかもですね。
必要なツール
T8 トルクスドライバー
ドライバー（細軸）
ヘラ
内張りはがし
パーツ
18-23 交換用 8.4インチ Uconnect LCDタッチスクリーンディスプレイ OEM
これはOEM品なので正直運要素もあります。
品番は「TDO-XGA0840J00001-V4」だと思います。
実物の裏にその記載がありました。
Uconnect 4のものになると思います。
作業
不具合の症状
これほんと、リコールものだと思います。
ネットで見てもかなりの人がこの症状出るみたいですね。

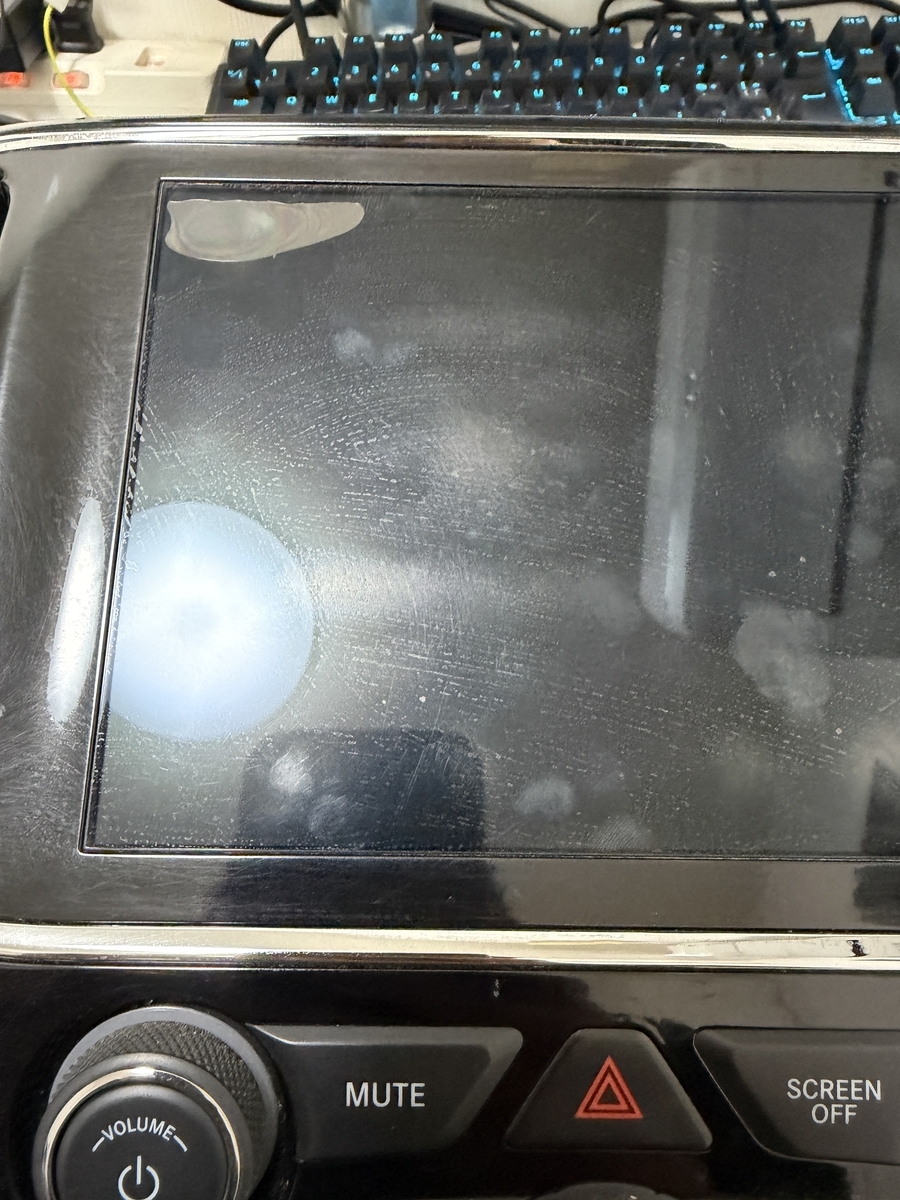

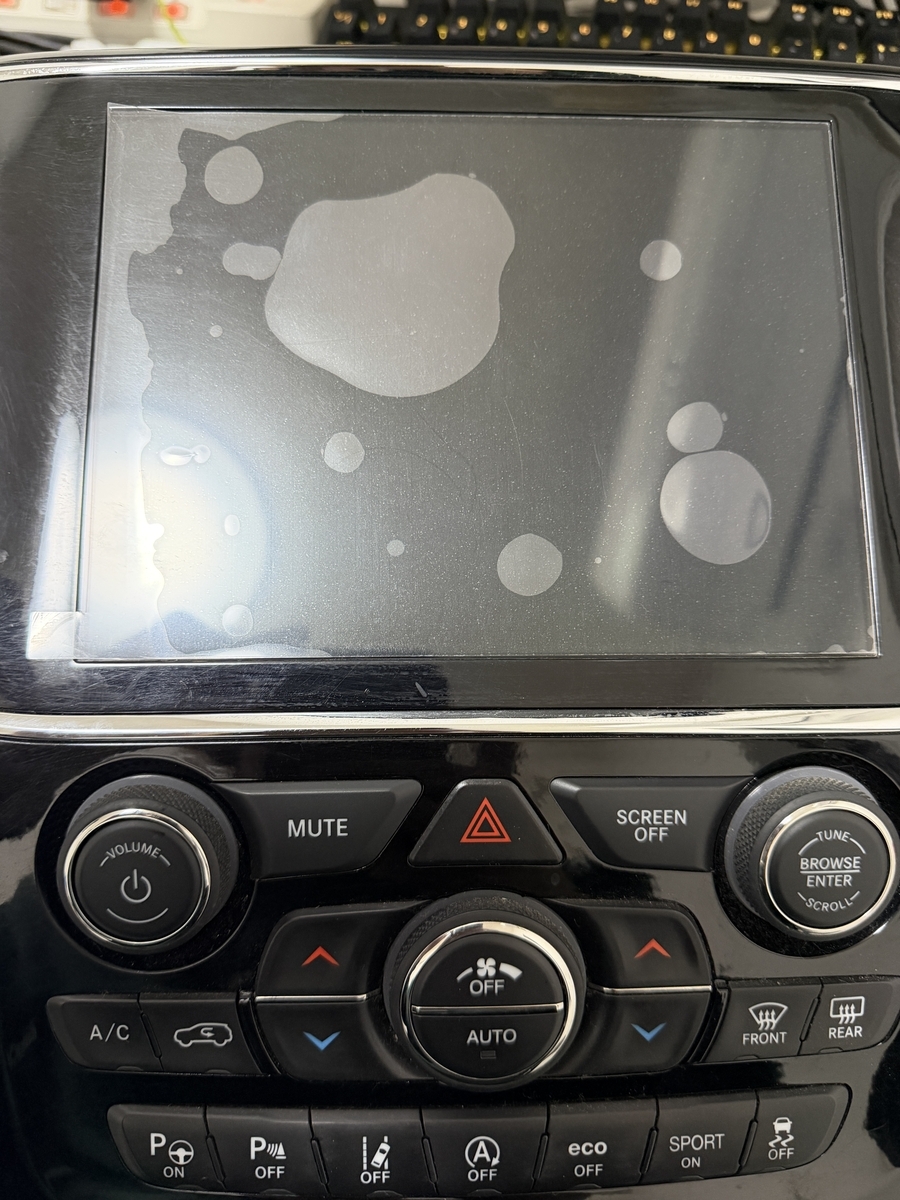

私の場合、液晶モニタの左上のあたりが
浮いているように見えてきました。
これがひどくなると、上部からだんだん下に浮いているようになるようです。
それで、なにが具合が悪いかというと、
ゴーストタッチという、押してもないのに
タッチスクリーンでボタンが押されてしまう、
という症状になるようです。
私の場合はそこまでにはなっていませんでしたが、
精神衛生上よくないのでダメもとで部品を調達。
（品番わかってなかったので車名と年式で調べて）
付かなかったら数万円損するという状況でしたが、
チャレンジすることに。
ちなみに、ディーラーに持って行って修理すると
50万円以上する、みたいなネット情報もありました。
どうやらナビユニットごと全交換のようですね。
（2017yまではモニタとナビが一体型？？）
パネルを外して確認してからにすればよかったですが、
それもせずにダメもとでモニタのみ調達。
前進あるのみでチャレンジしました。

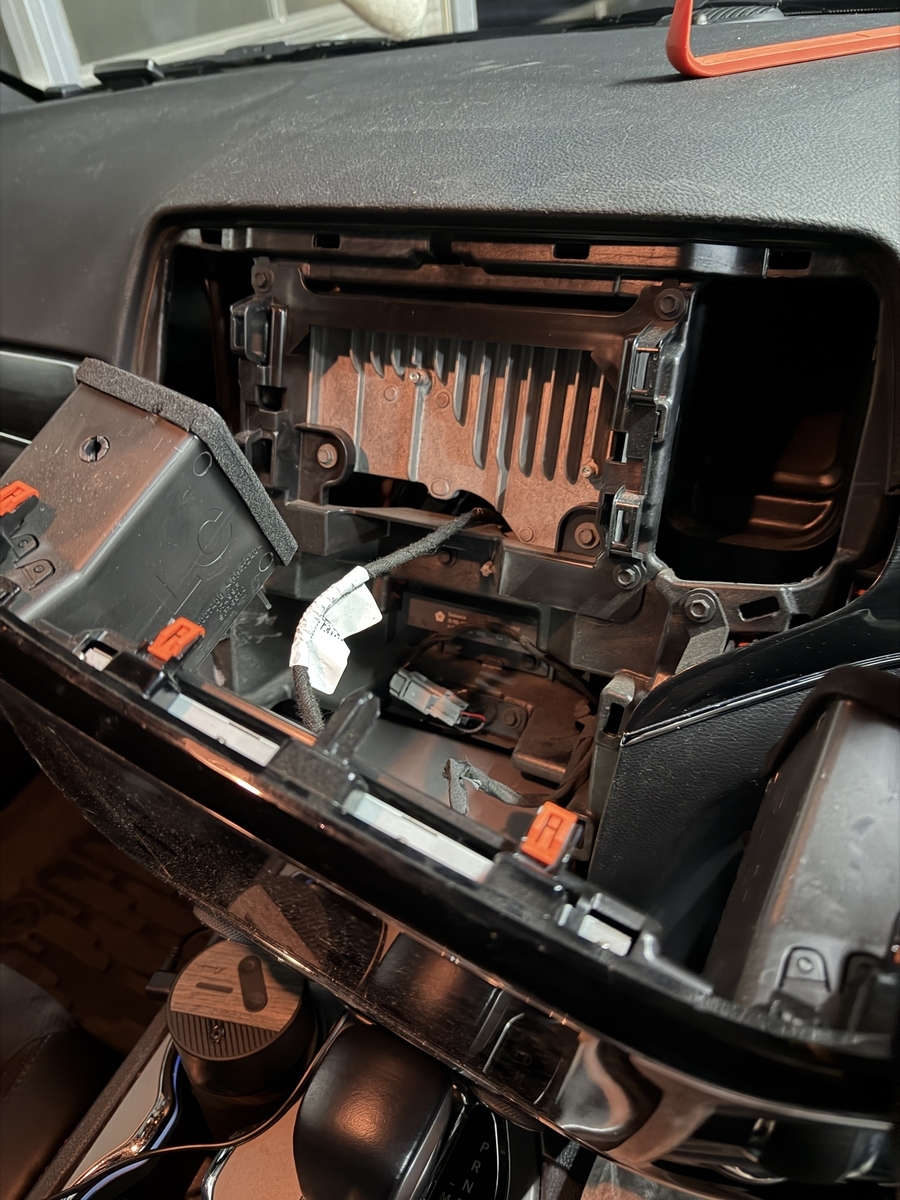

モニターパネルの取り外し
まずはパネルを外さないとどうにもならない。
ということで外していきます。

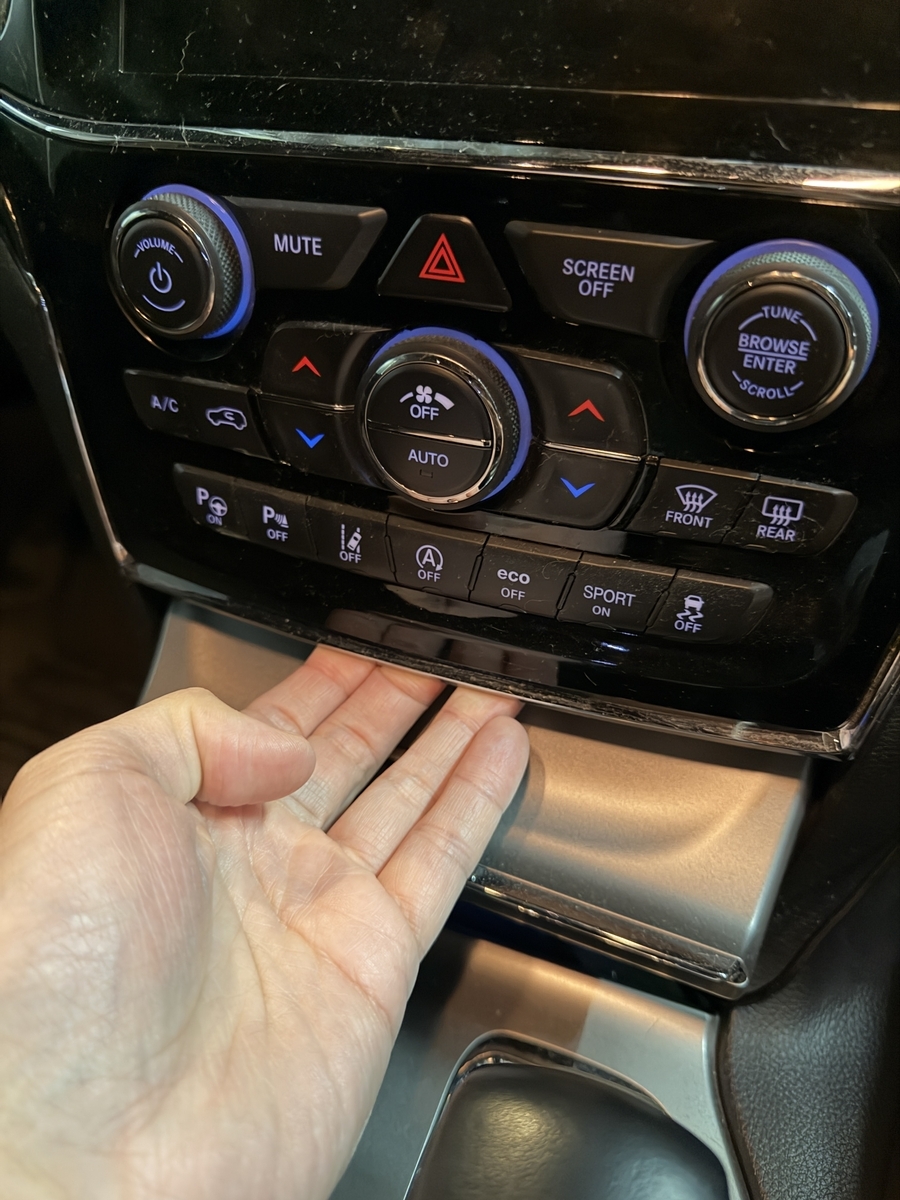

スタートはここから。
内張りはがしを駆使しながら少しずつう浮かせていけば
取れました。
ちょっとエアコンの吹き出し口あたりがコツがいる感じでしたが、
慎重にやれば簡単に取れますね。
古い液晶モニター取り外し
さて、ここからが未開の地。
ネットで情報を探しても、そこまで出てきませんでした。
でもこのパネルを送付したらモニターを交換してくれる
ショップもあるようなので、
自分にもできるはず、、、ということでいざ！

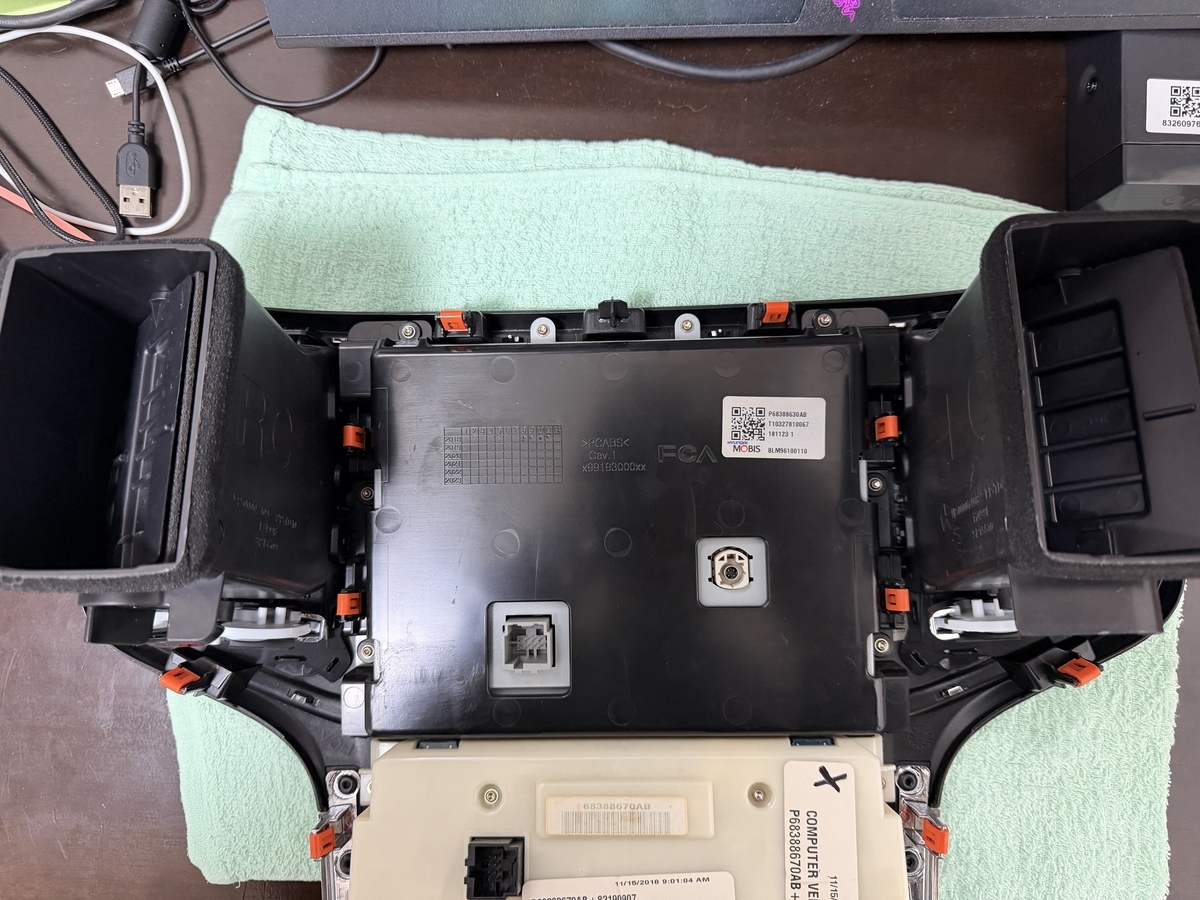

まずはパネルの裏側を観察。
まずこの黒いカバーを外します。
T8トルクスネジ6本で止まっていました。
これをすべて外すと黒いカバーが取れます。

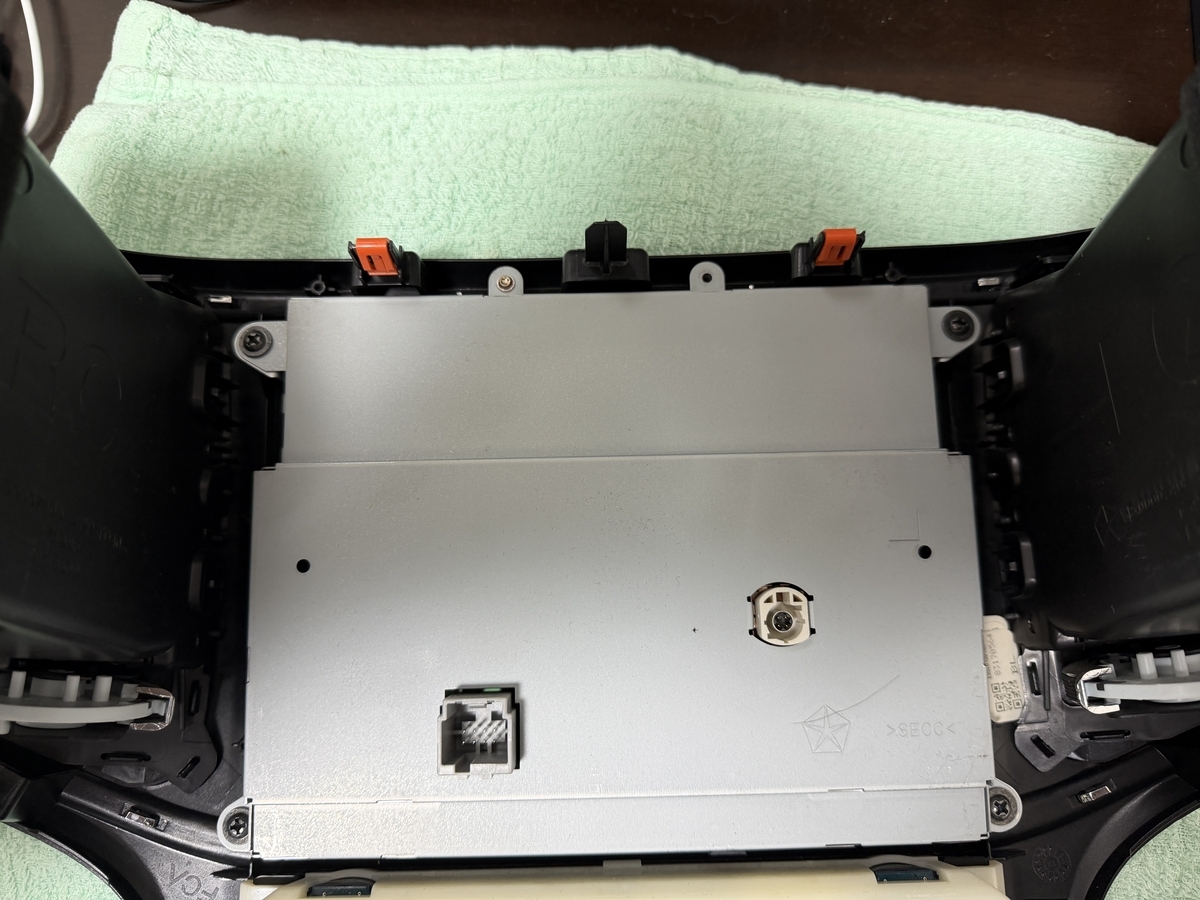

お次はこのシルバーのカバーを外します。
T8トルクスネジ2本、プラスネジ4本で止まっています。
これらをすべて外すとシルバーのカバーが取れる、、、はず。。。
ここで少しハプニングが。
画像右下部分、ねじをとっても浮かない。動かない。
他のところはネジさえ外せば問題なく動かせるのに
右下が何か貼り付けられているような感触がありました。
犯人はこいつ。
なんかネチョネチョした物がたまっていました。
そうです。液晶の浮きの原因はこれだそうです。
接着剤が溶けて漏れてきている。
それがこのカバーの下側にたまってしまったようです。
一応きれいに拭き取っておきました。

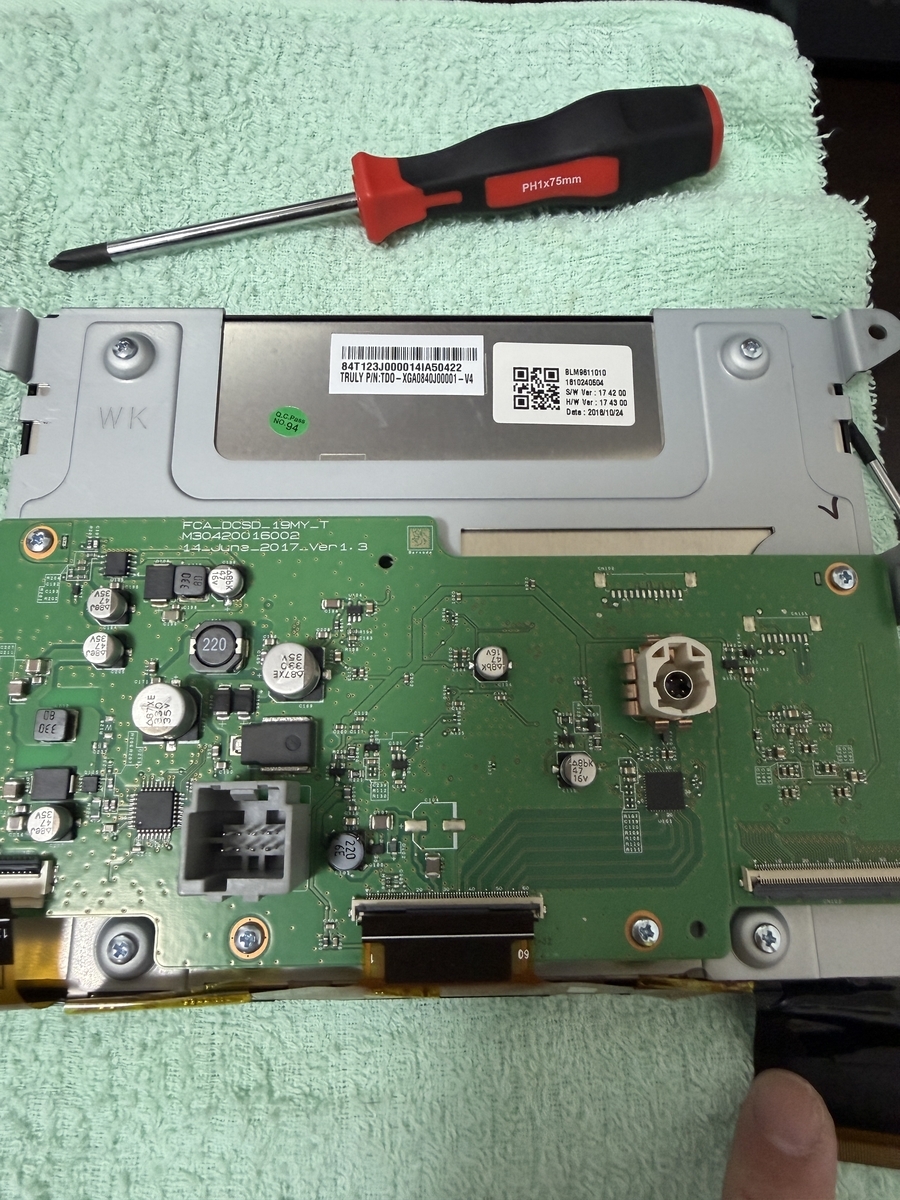

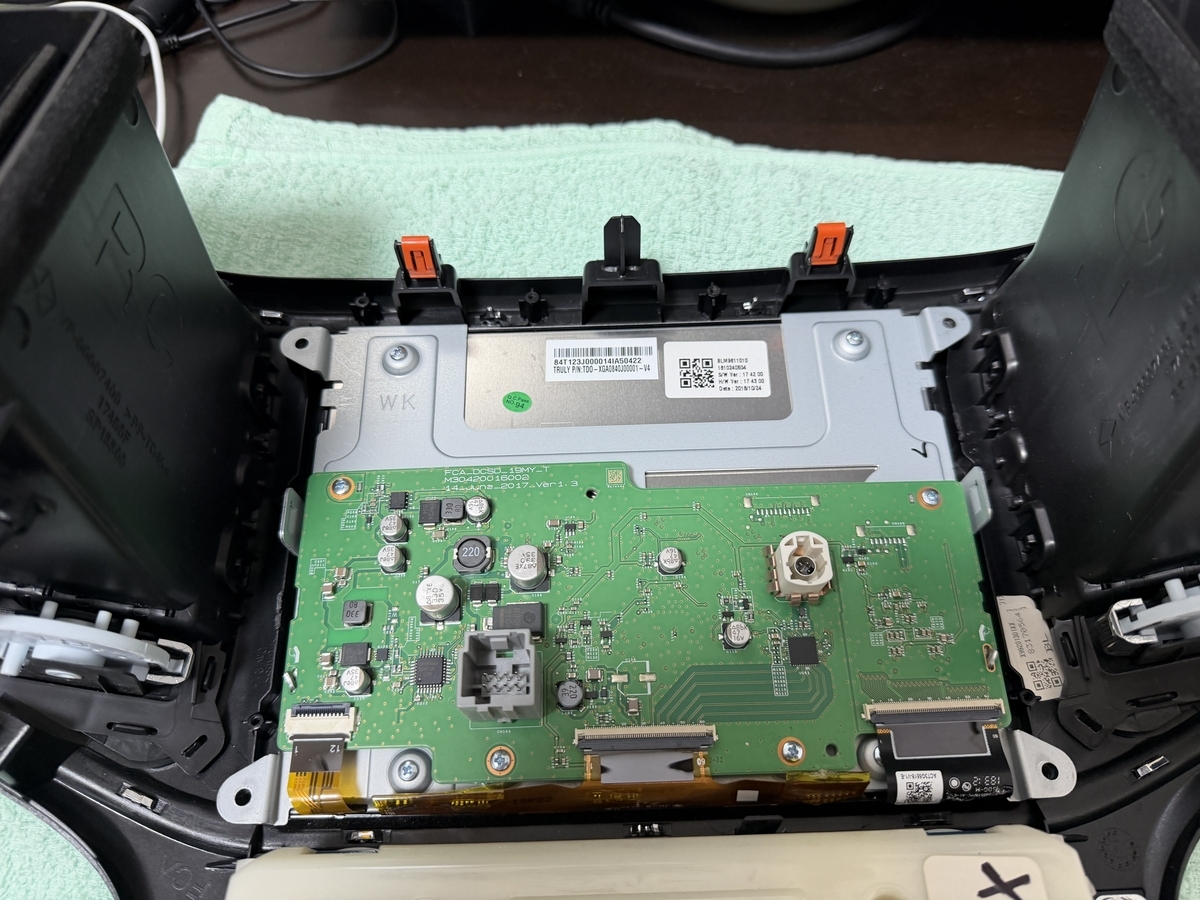

シルバーのカバーを取ると
基盤が見えてきます。
ここからですね。

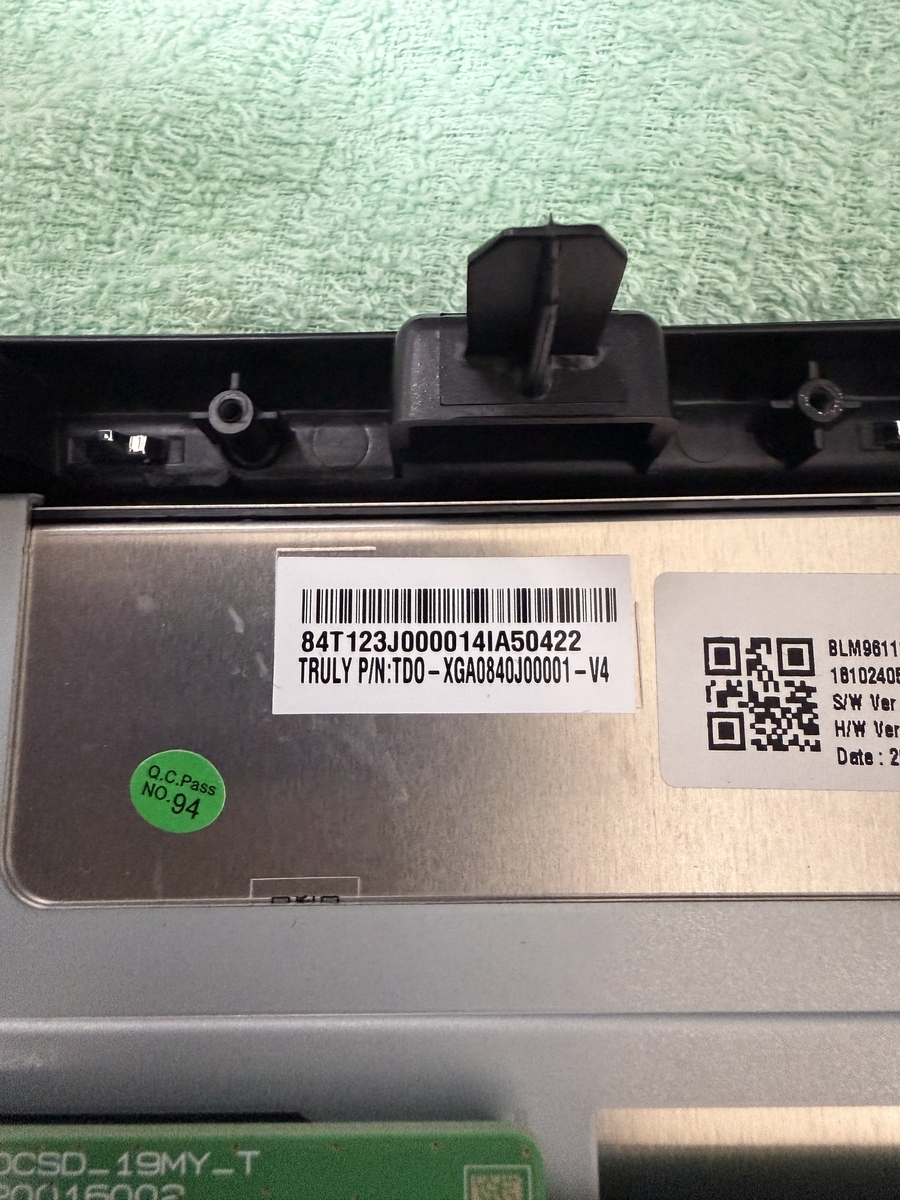

まずは液晶モニターの品番はこちら。
ご参考にしてください。

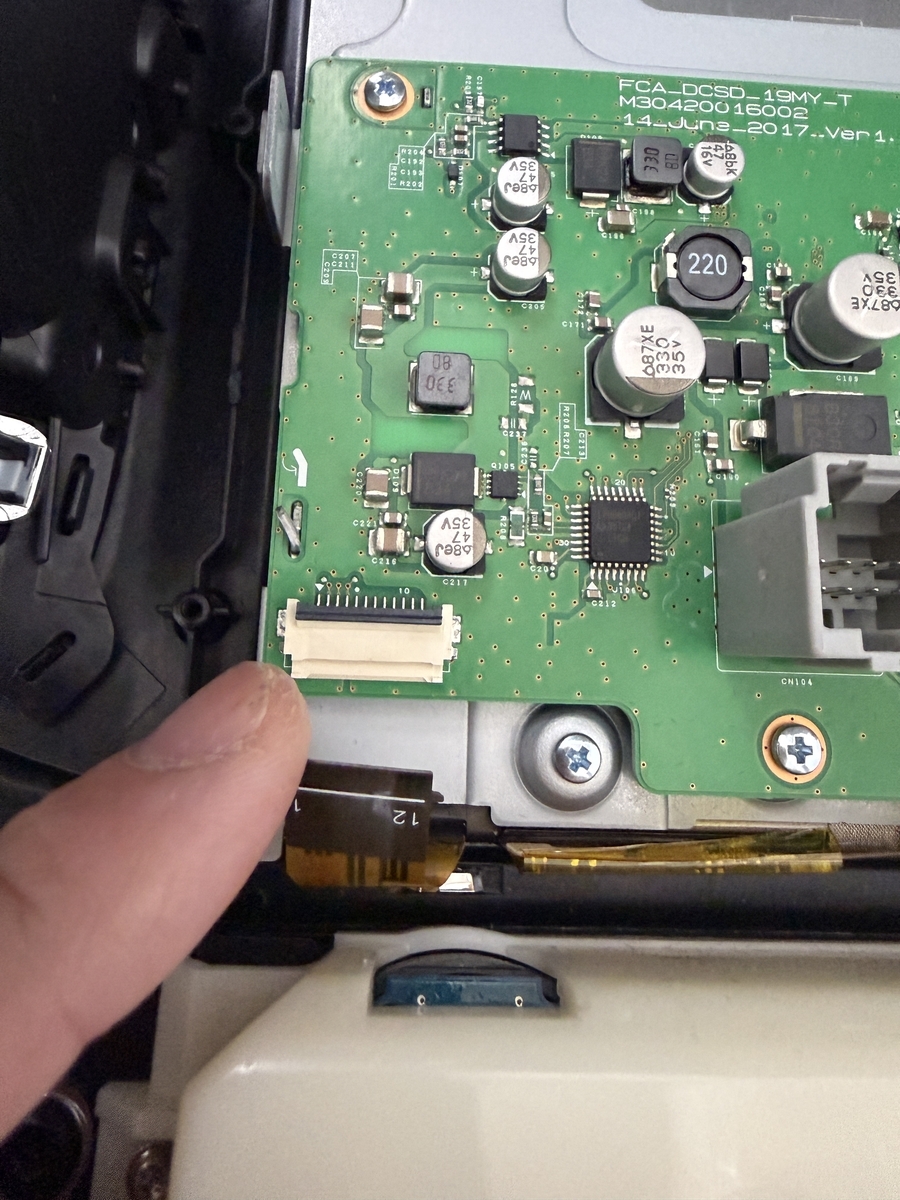

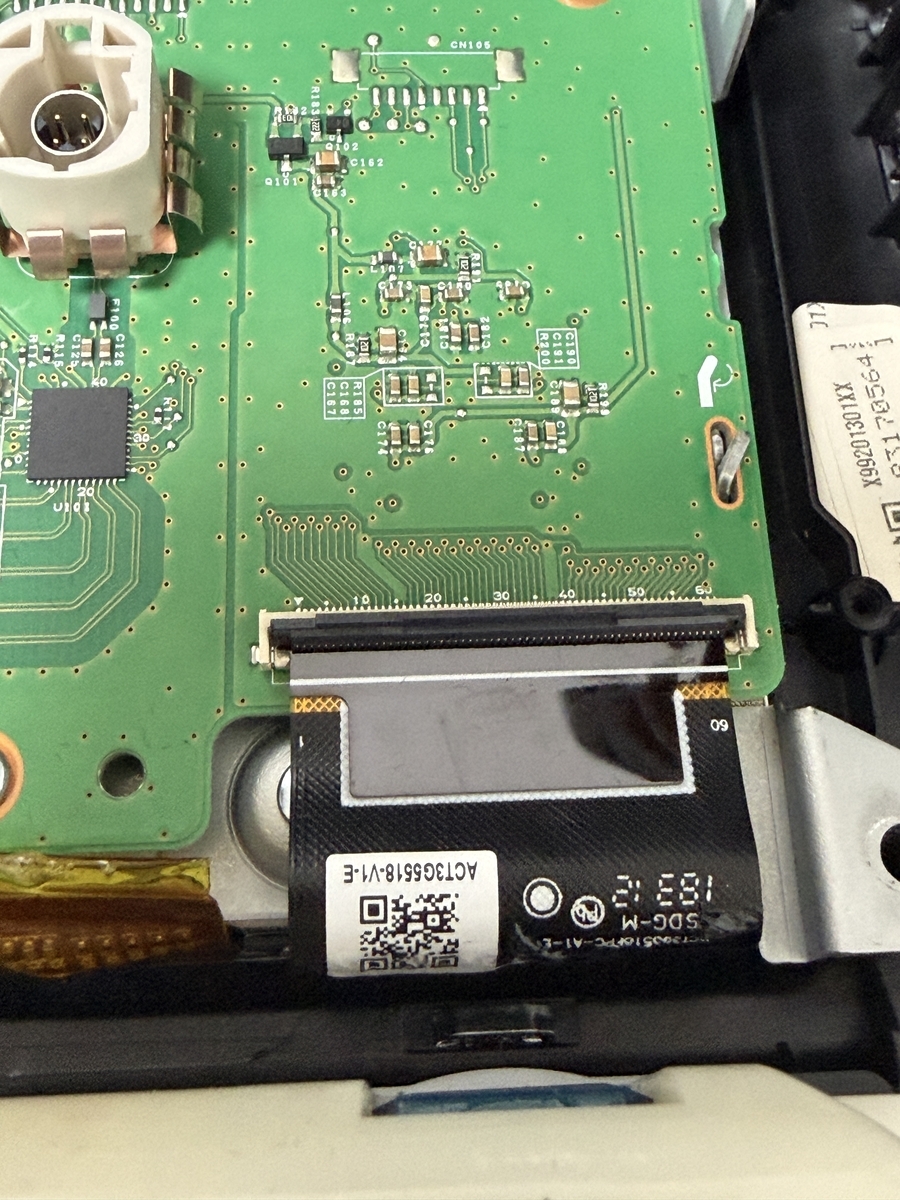

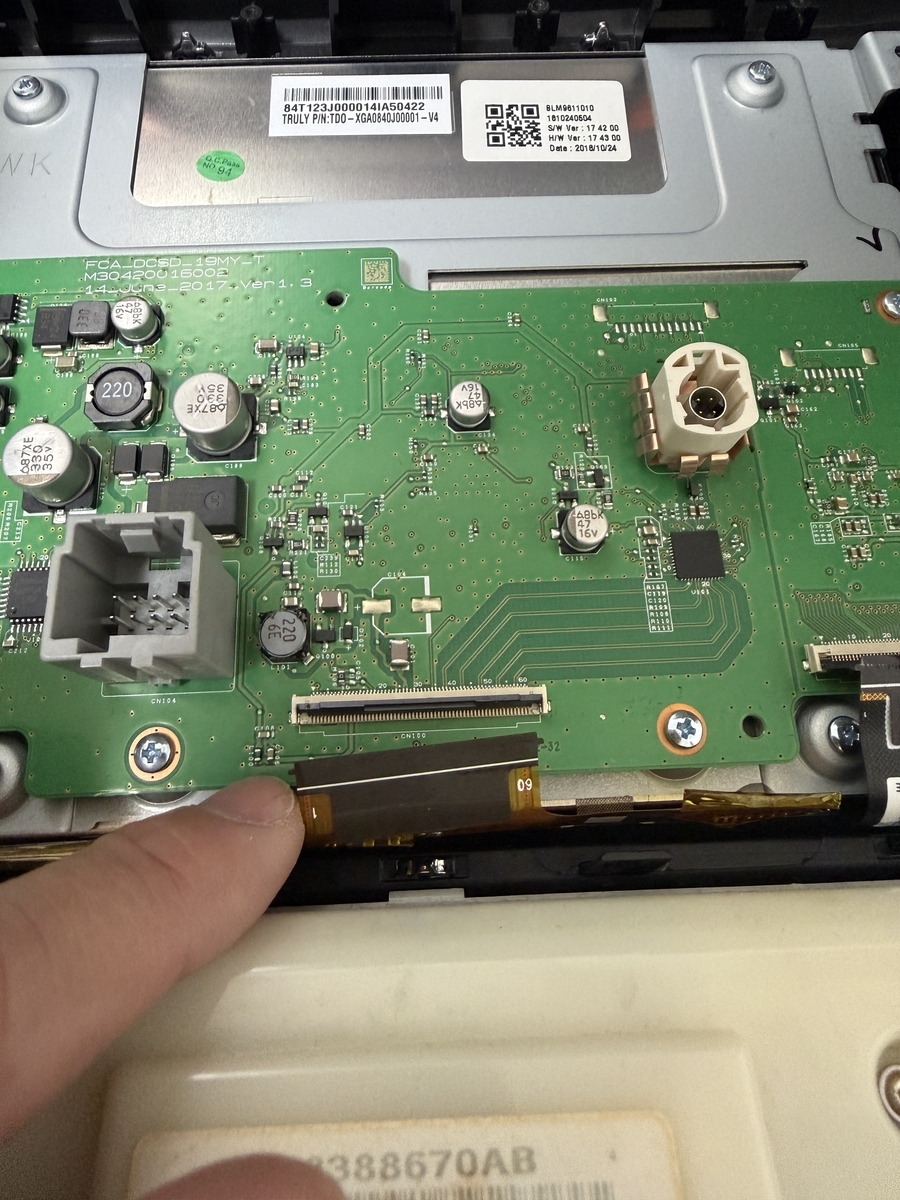

で、フレキシブルフラットケーブル？というんですかね。
これを３つ外します。

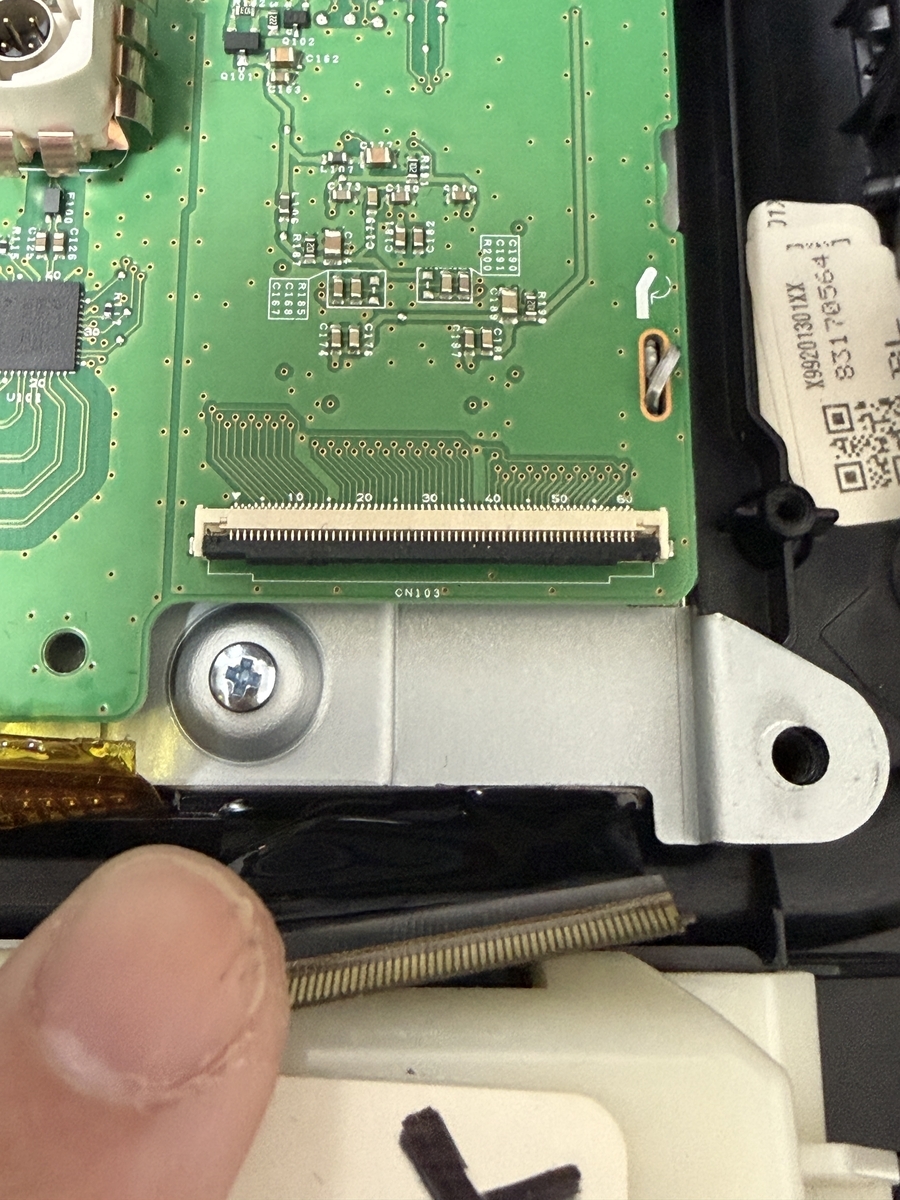

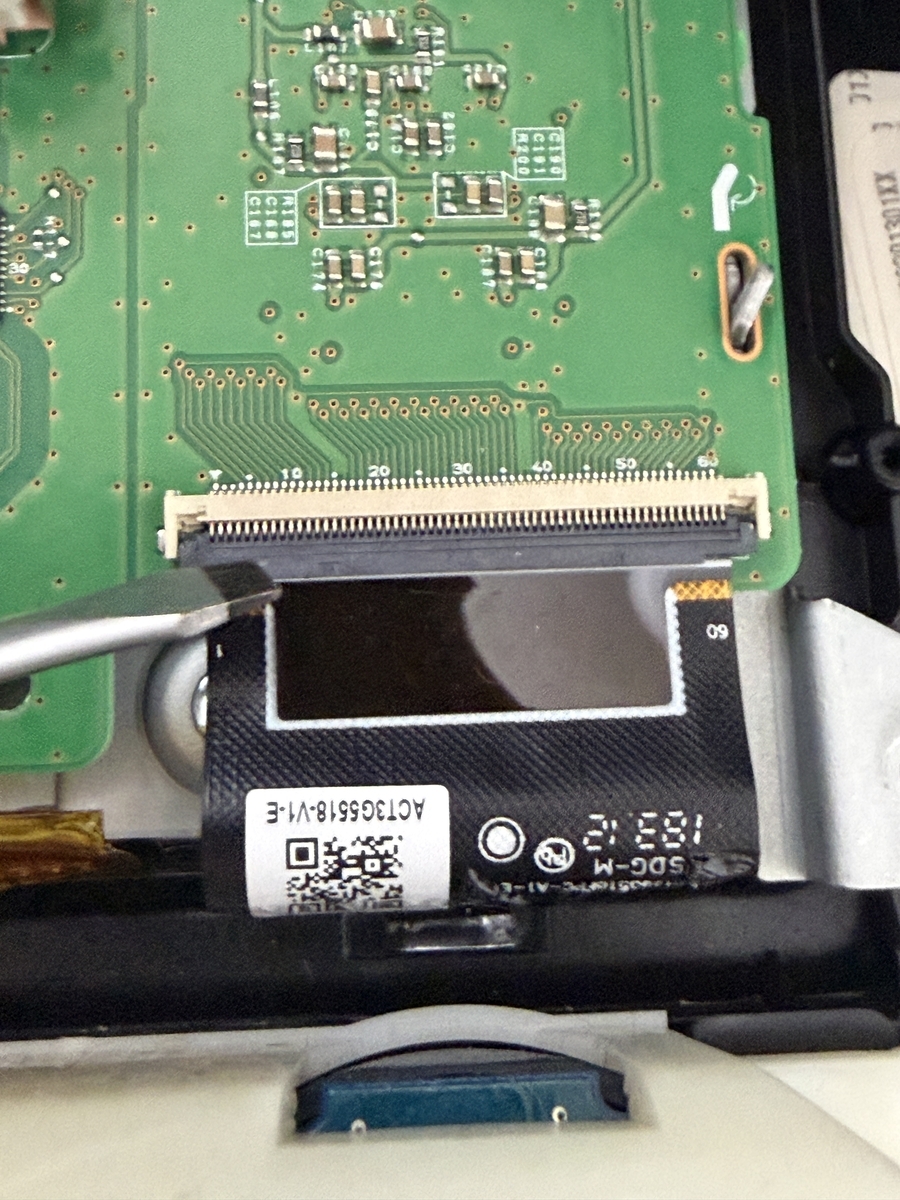

ドライバで指しているグレーの部分を起こすと外れます。
抑えを起こして慎重に手前に引き抜きます。
無事取れました。
他のケーブルも同様に外します。
全部で3つですね。
これらケーブルを抜けば後は基盤とモニターを引きはがすだけです。
上下に2本ずつプラスネジがあるのでそれらを外します。
基盤のステート液晶モニターが両面テープのようなもので軽くついているので
ヘラではがしながら分離すると取れます。
新品モニター取り付け
新しいモニターを見てみると、
フレキシブルフラットケーブルの位置も大体あっていそう。
なので行けるでしょう！と決め込んで作業を進めます。

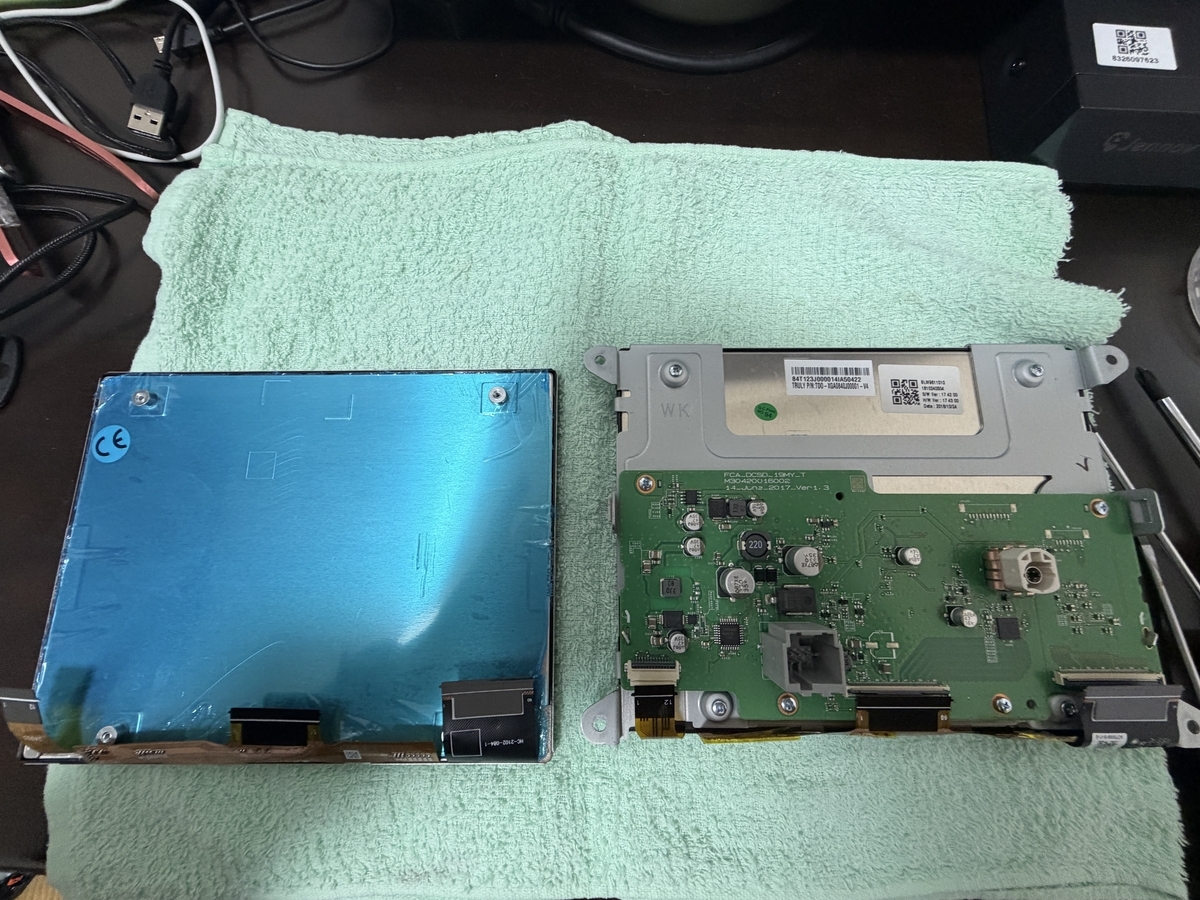

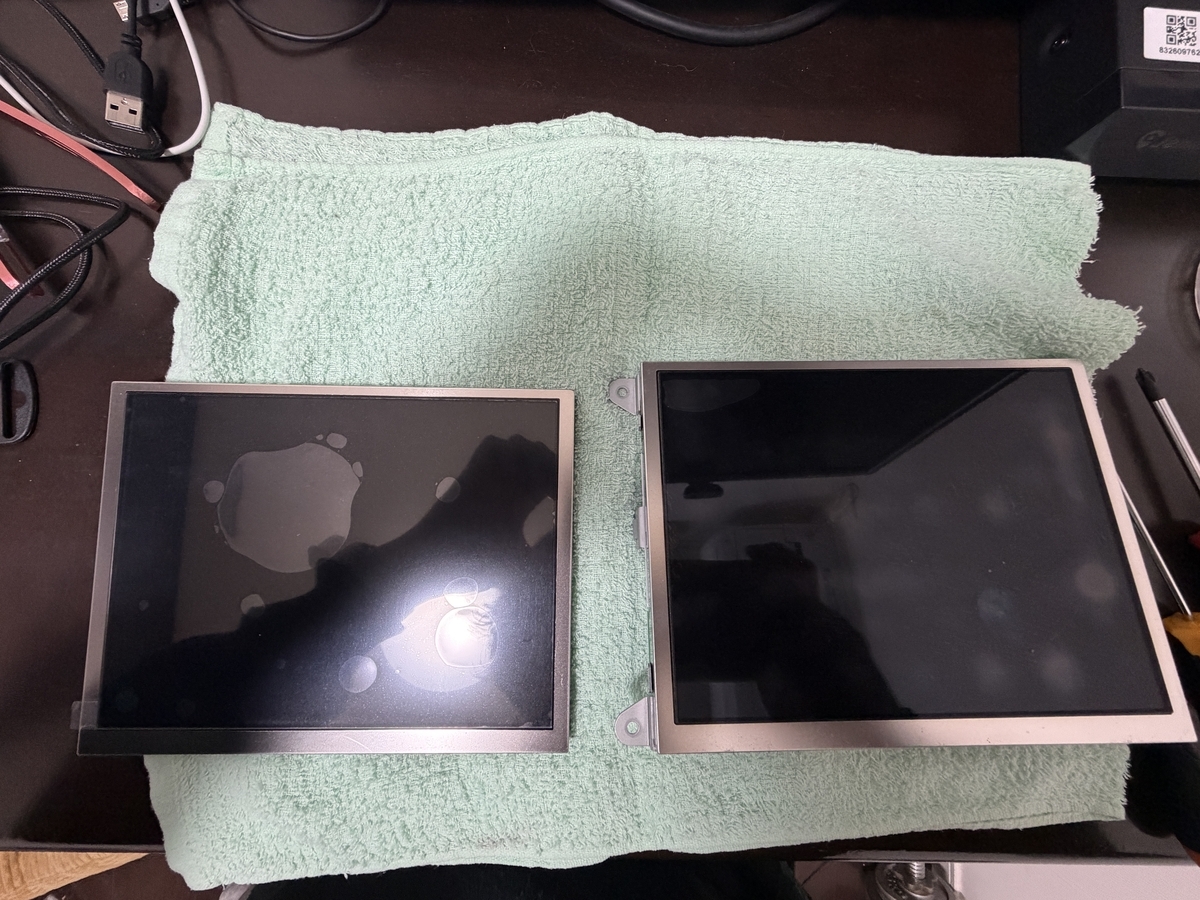

左が新品、右が問題児の純正です。
背面がこちら。
ケーブルの位置が大体一緒なのでつくでしょうということで。

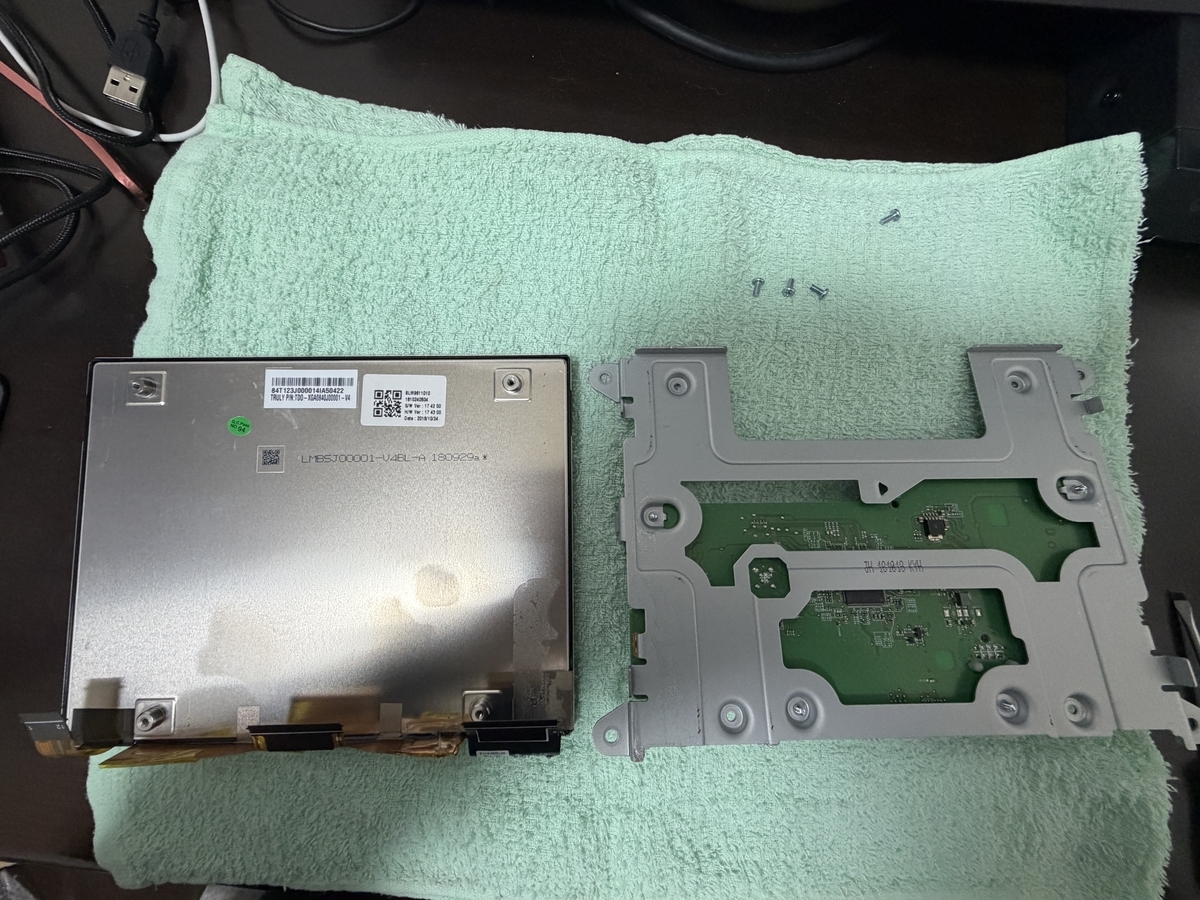

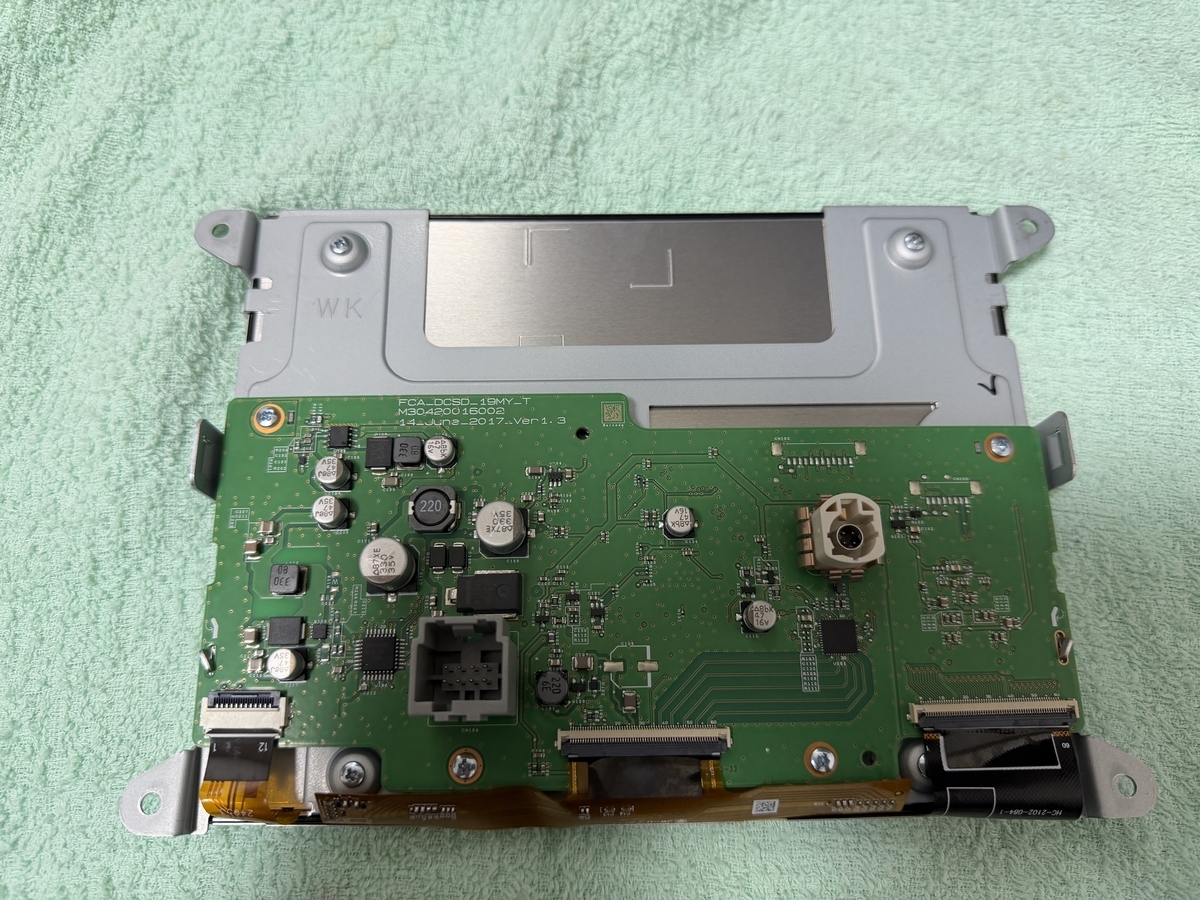

上述しましたが、古いモニターからステーを取り外します。
取れた状態がこちら。
このステーを新しいモニターに取り付けます。
完成がこちら。
既に取り付け完了していますが、、、
実は、、、ちょっと苦戦しました。
さすがOEM品。
フラットケーブルの位置が若干ずれてます。
なので、ステーをねじで止めてからケーブルを差そうとしても
なかなかうまく取り付けできませんでした。
10分くらい苦戦して3つとも取り付け完了。
完成がこちら。
気泡があるのは保護フィルムが貼ってあるからです。
完成！
ということで完成しました！
無事、飛びもなくきれいに映っています！

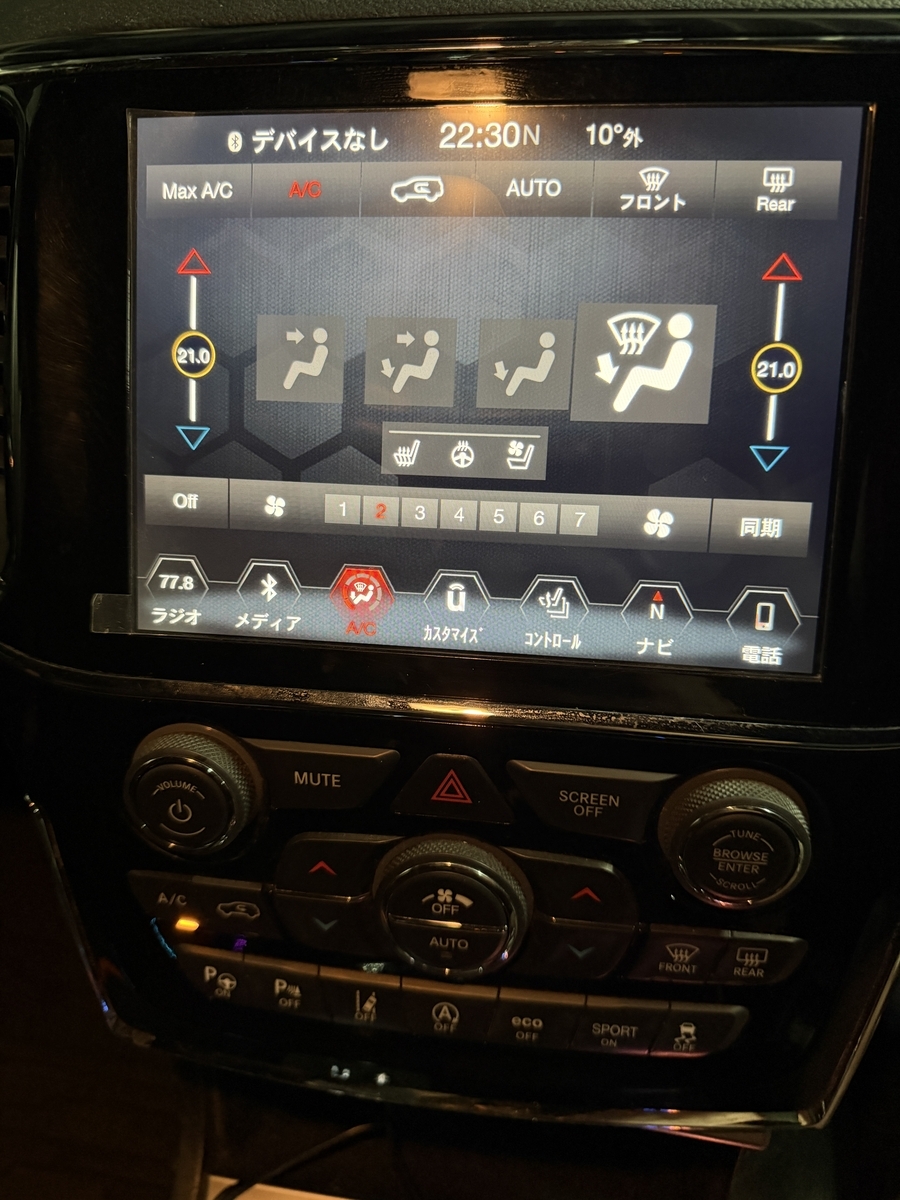

エアコンの設定画面

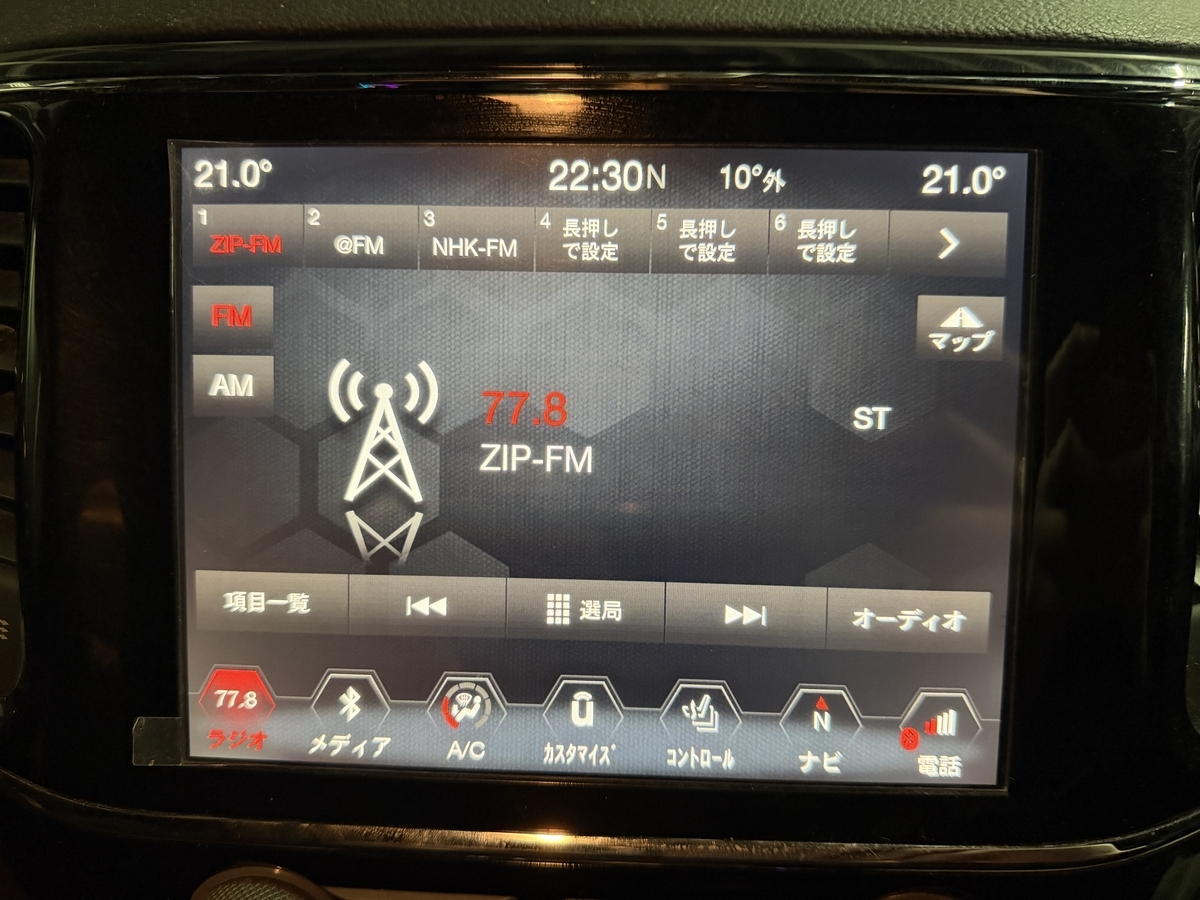

ラジオ

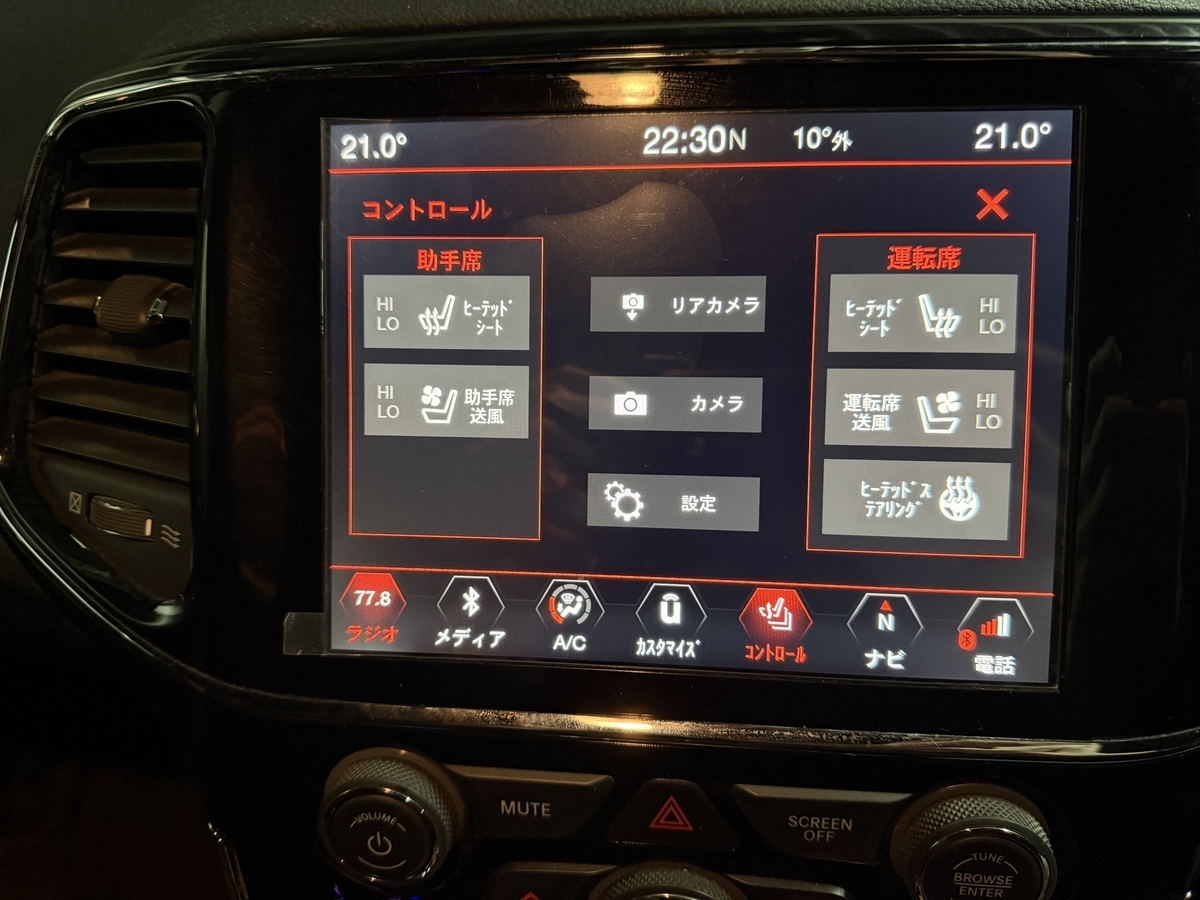

シートヒーター
問題なくタッチスクリーンも動いています。
参考までに動画はこちら。
ということで激安で液晶モニターが交換できました。
よかったよかった。
