【DIY】レクサス RC ドライブレコーダー 取り付け

こんにちは。



私はとても優柔不断だと年明けからつくづく反省しています。

一度決めたこともやっぱりこうじゃないかと何度も悩み、

もちろん、よりよいのはどっちだ、と悩むからこそなんですが。。。



さて、本日は、レクサスにドライブレコーダーの取り付けになります\(^o^)/



f:id:Skycrawler:20210228232937j:plain









概要

所要時間:1時間

難易度:★★☆☆☆

専門知識:中

このドライブレコーダーCX5につけていたものを移植になります。

今はやりの前後対応ではないですが、前はしっかりとってくれます。



必要なツール

テスター

これがないと始まりませんね。

ACC/常時電源の取り出しに必要です。



ラチェット(ショート)

結構ほかの作業でも登場する機会の多い

ショートのラチェット。

狭いところの作業に役立ちます。

今回はアースを取るときに、クワガタギボシを止めるのに

使いました。



内張りはがし

ピラーなどをはがすので必要ですね。









パーツ

コムテックドライブレコーダー(HDR-75GA)

これとほぼ同型のオートバックスモデルです。

サイズも大きいように見えますが、特に視界の邪魔にはなりません。



駐車監視用ケーブル

駐車監視もしたいので購入です。

コムテックはこのケーブルが安くてよいです。



低背ヒューズ 電源取り出し

NXのときもそうでしたが今回もグローブボックス下の

ヒューズボックスから電源いただきます。( ´艸`)









作業

ヒューズボックス確認

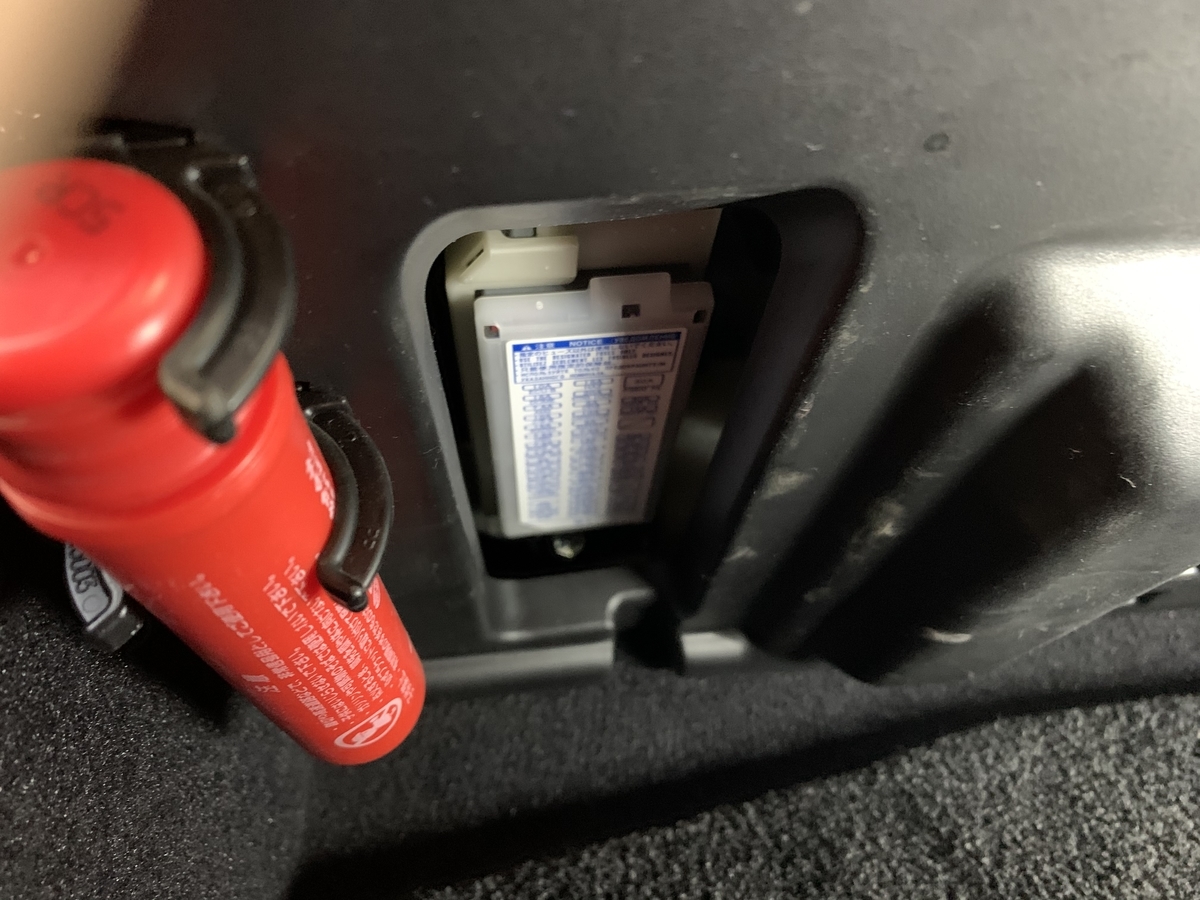

まず、助手席の足元、上を除くとヒューズボックスがあります。

こちらです。

f:id:Skycrawler:20210228234608j:plain

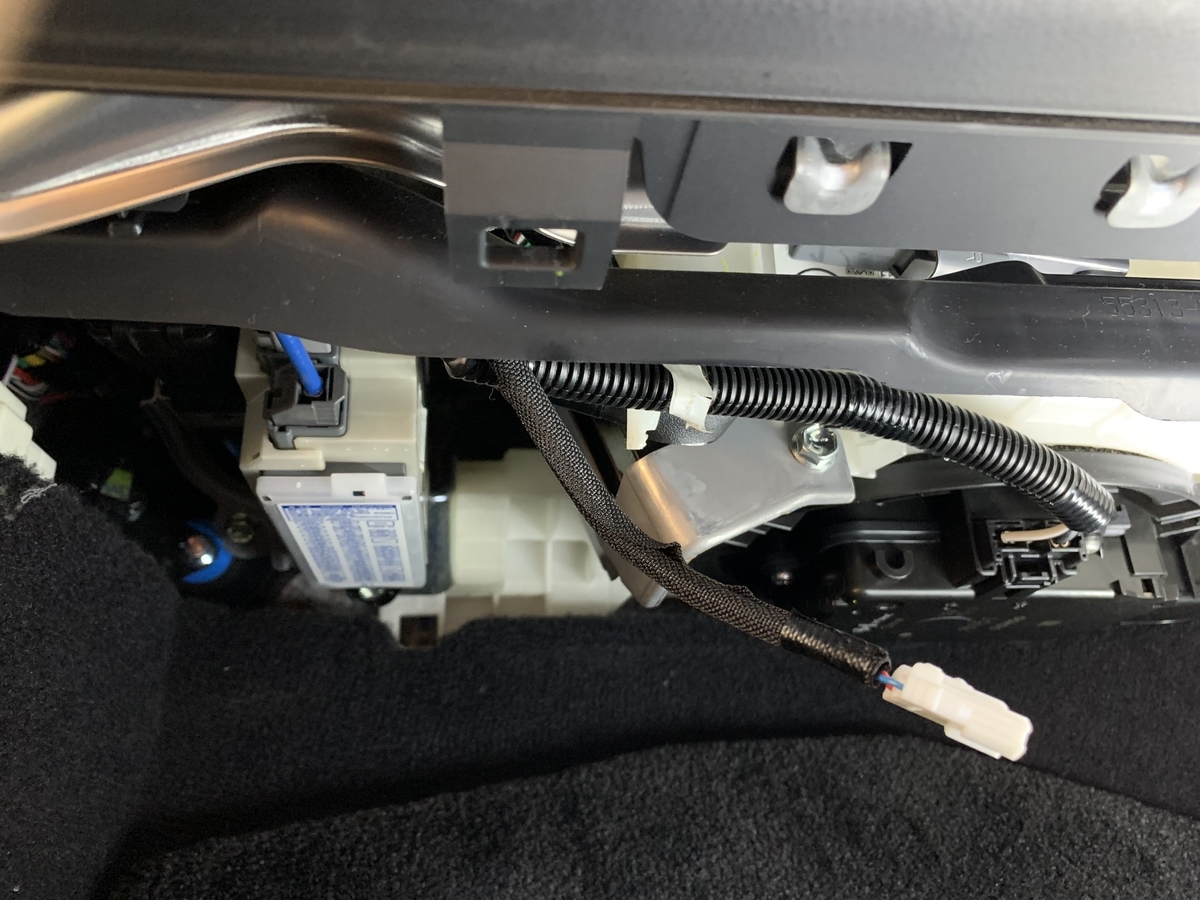

カバーを取るとこんな感じですね。

f:id:Skycrawler:20210228234639j:plain

f:id:Skycrawler:20210228234648j:plain

ここから電源をいただくとします。



電源確認(ACC/常時)

テスターで電源を確認します。

①ACC

キーをONにしたときにテスターが光るヒューズ。

②常時

キーがON/OFFでもどちらでもテスターが光るヒューズ

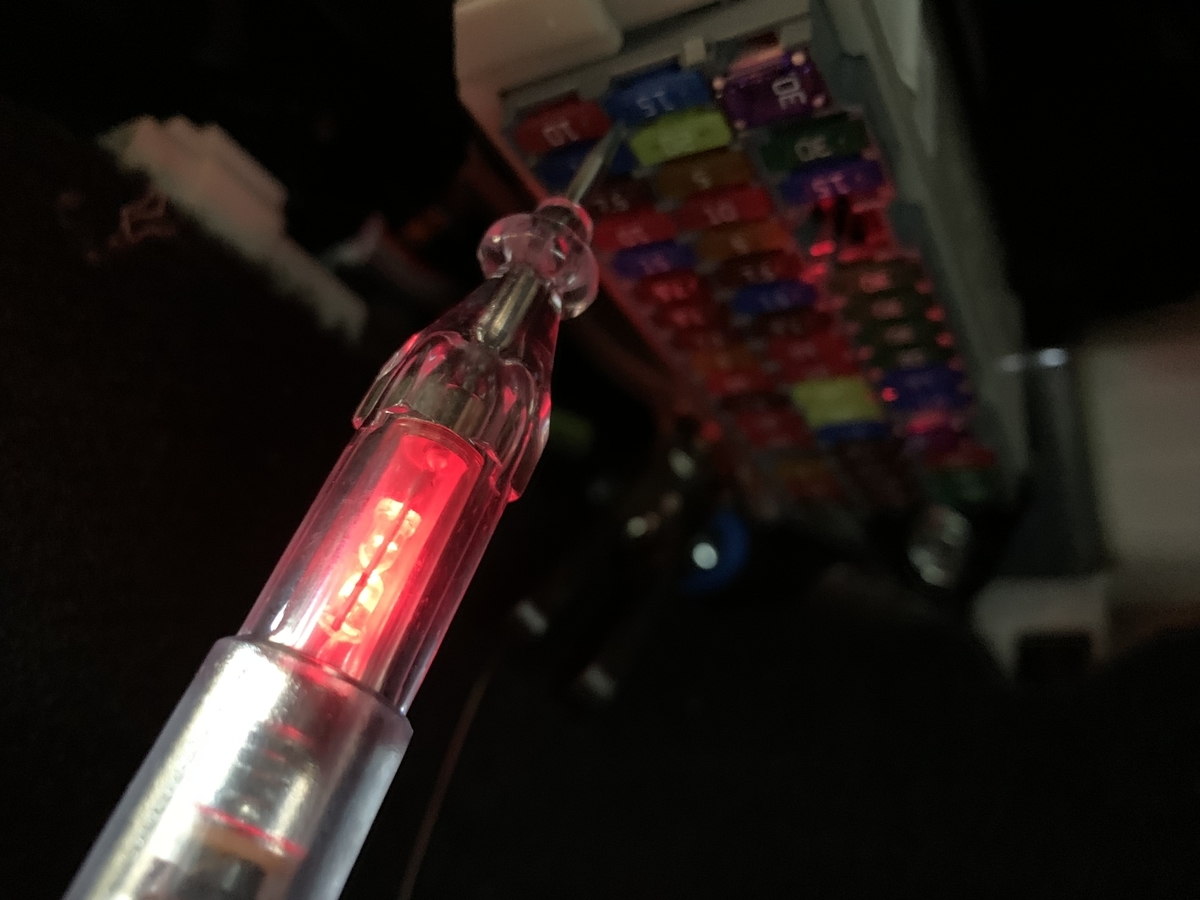

光らせるとこんな感じですね。

f:id:Skycrawler:20210228234822j:plain

ただし、注意したいのは

  • 安全装備のヒューズ
  • エンジンにまつわるヒューズ
  • コンピューターにまつわるヒューズ

等は使わないほうが良いですね。

もしもの時にヒューズが切れてしまうと

その機能が一時的に使えなくなるためです。

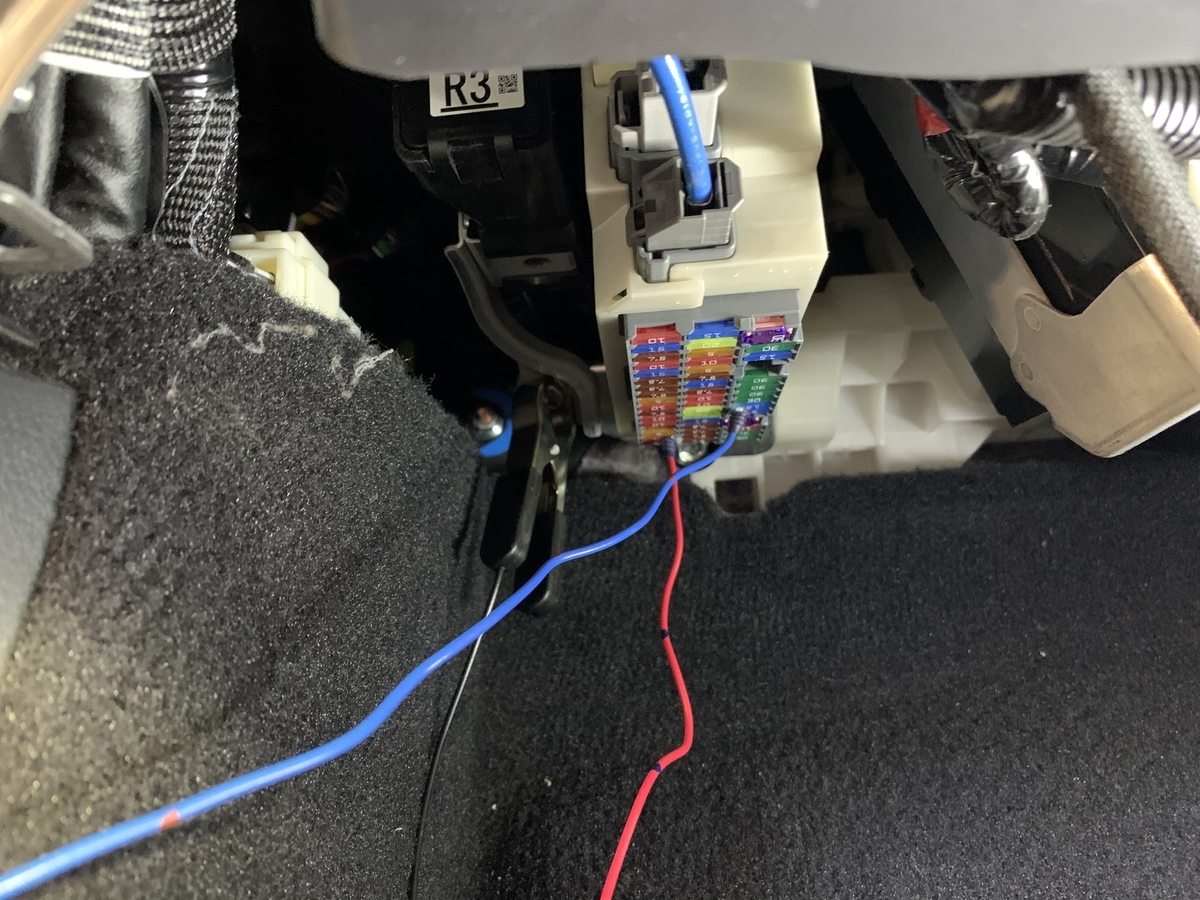

結果、ここから取りました。

(どれから撮ったか忘れてしまいました。m(__)m)

f:id:Skycrawler:20210228235024j:plain



内張りはがし

アースを取ってフロントガラスまで配線を這わせる必要があるので

内張りをはがします。

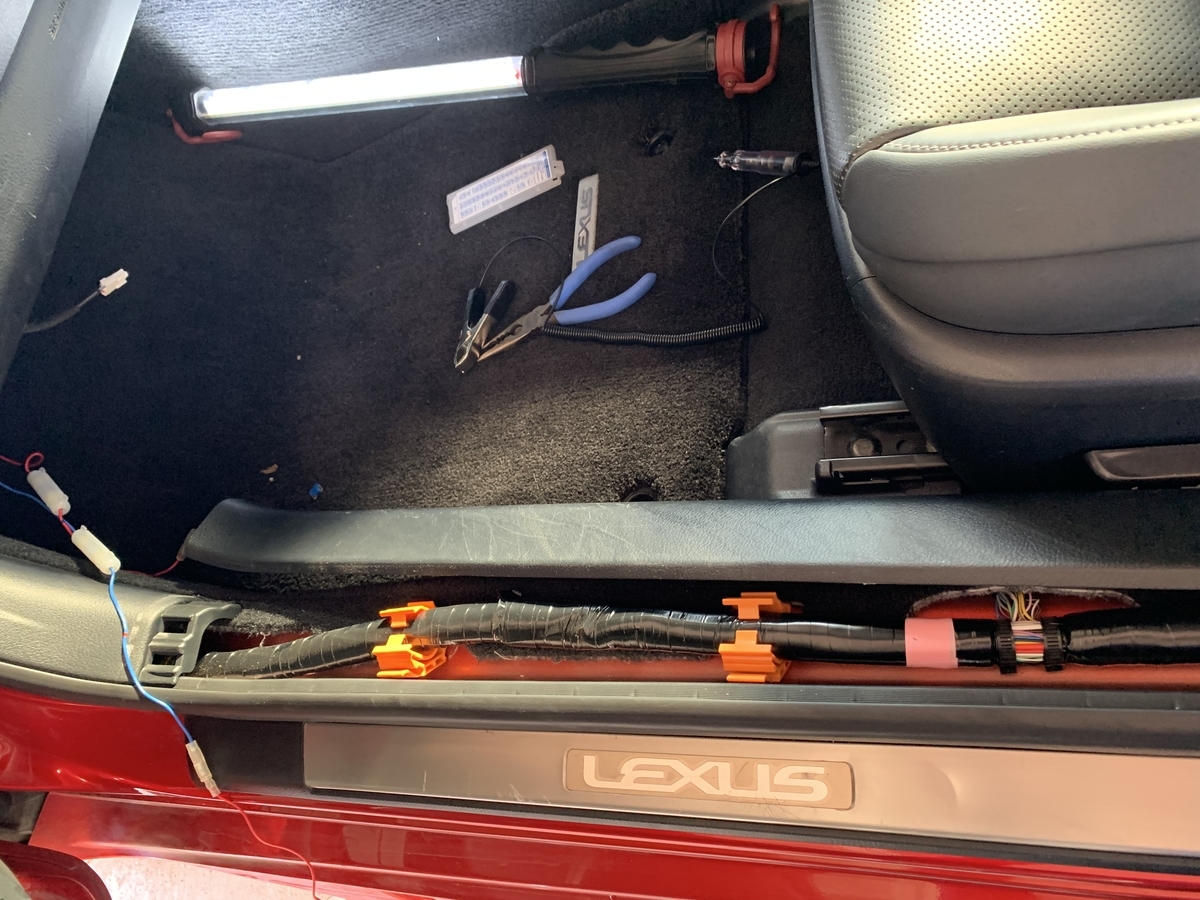

まずは足元。

f:id:Skycrawler:20210228235126j:plain

今外れているところとその左のサイドパネルも外します。

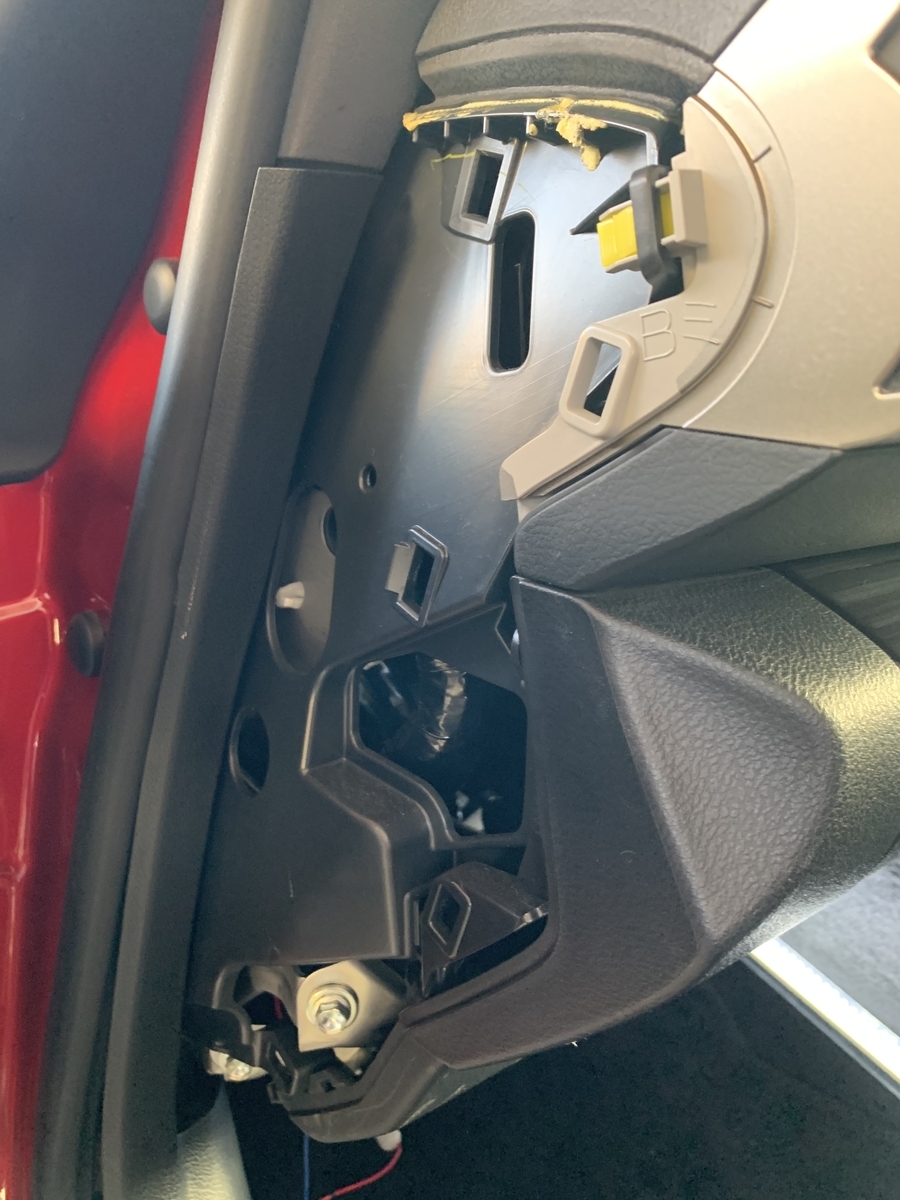

次に、グローブボックス横。

f:id:Skycrawler:20210228233349j:plain

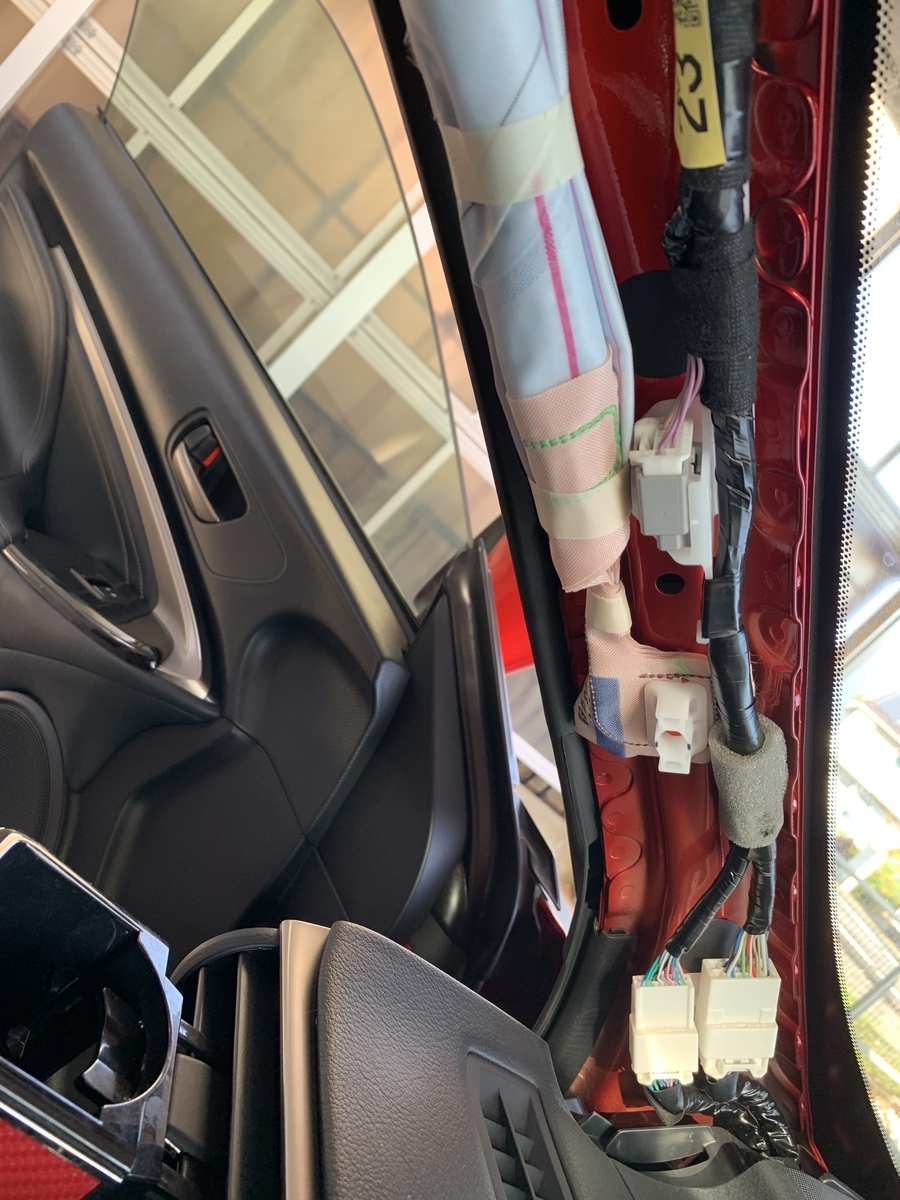

続いてピラー。

エアバックがあるのでバッテリーのマイナスを抜いておくことを

お勧めします。

f:id:Skycrawler:20210228233359j:plain









アースの確保

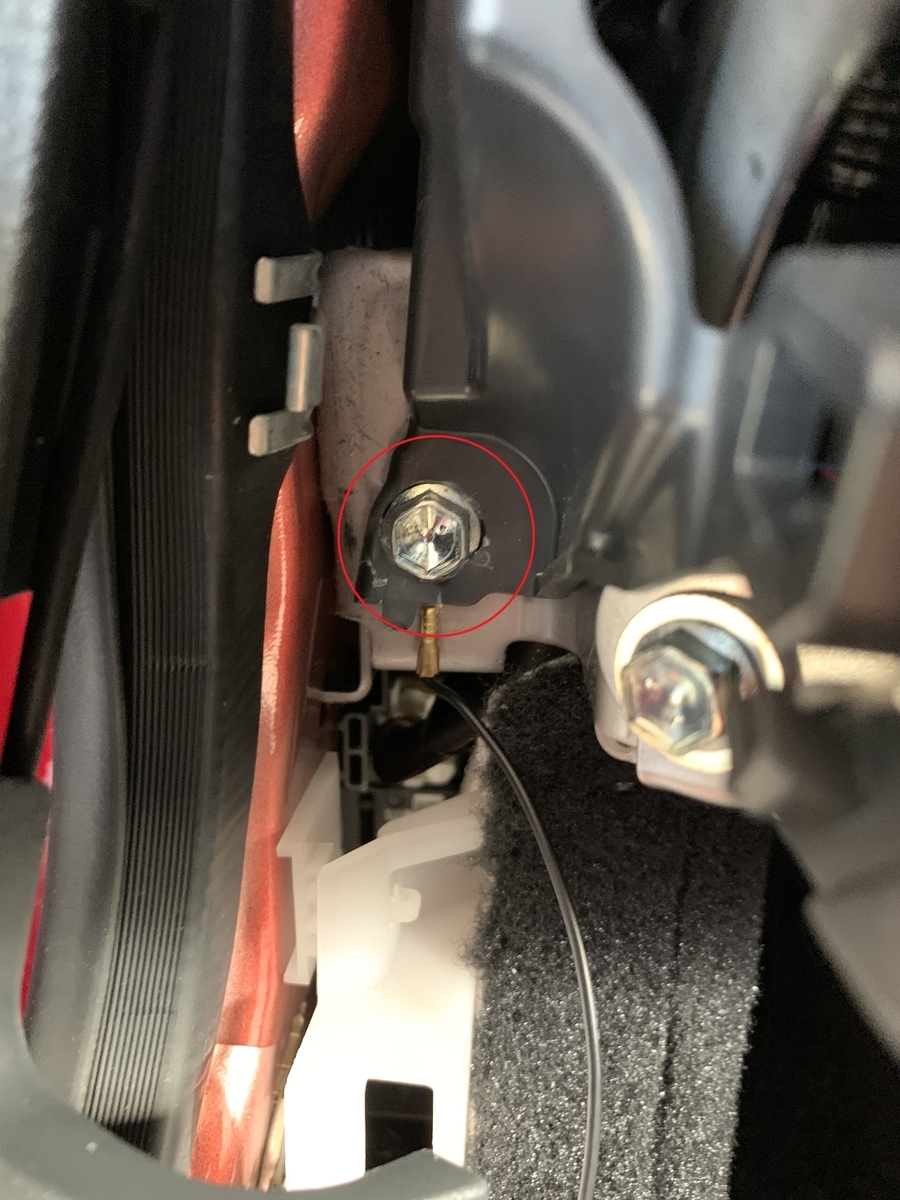

アースはここからとりました。

f:id:Skycrawler:20210228235421j:plain

このナットを緩めたり締めたりするのに

ショートラチェットが活躍するんです!!!



ドラレコ取り付け

後は配線をきれいにしながら取り付けて完了です。

ドラレコを取り付ける位置は、

運転席に座って視界の邪魔にならないところを選びましょう。

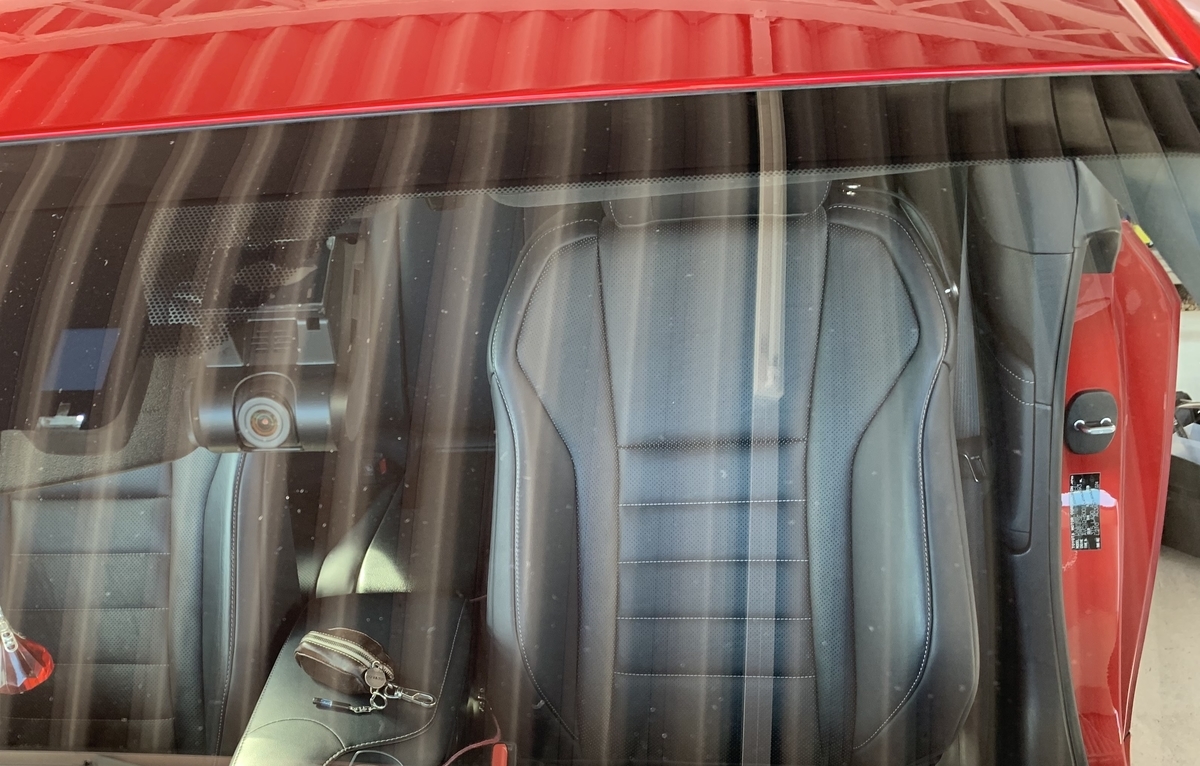

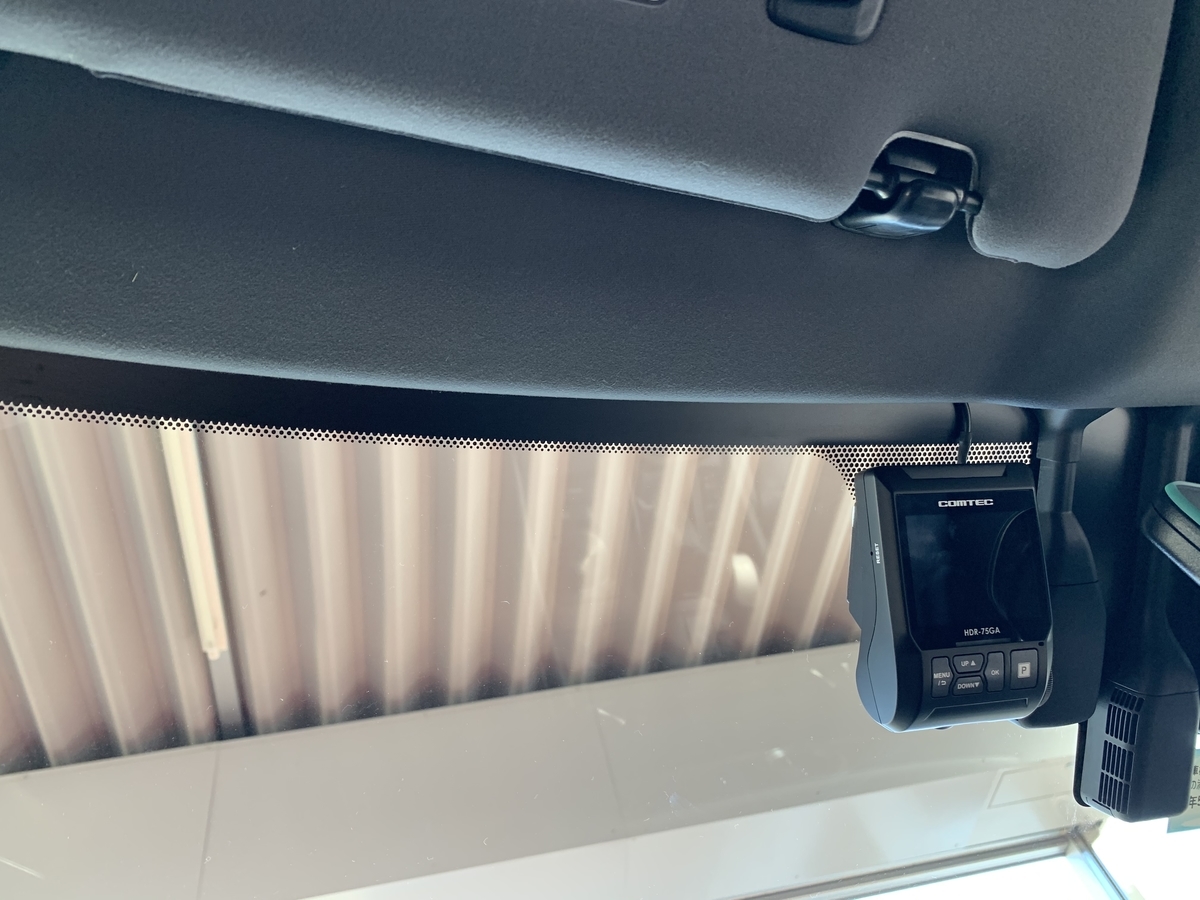

今回はこちらにつけました。

f:id:Skycrawler:20210228235543j:plain

f:id:Skycrawler:20210228235651j:plain

取り付けた後にカメラの角度を調整するのですが、

以前の私の失敗としては

ガラスの上部がブルーになっている車種は、

あまり上につけすぎるとブルーが映ってしまいます。

気をつけましょう。





ということでドラレコの取り付けでした。





では。
