【DIY】マツダ CX5 グローブボックス、コンソールへのLEDライト

こんにちは。



久々、車のDIY編です。

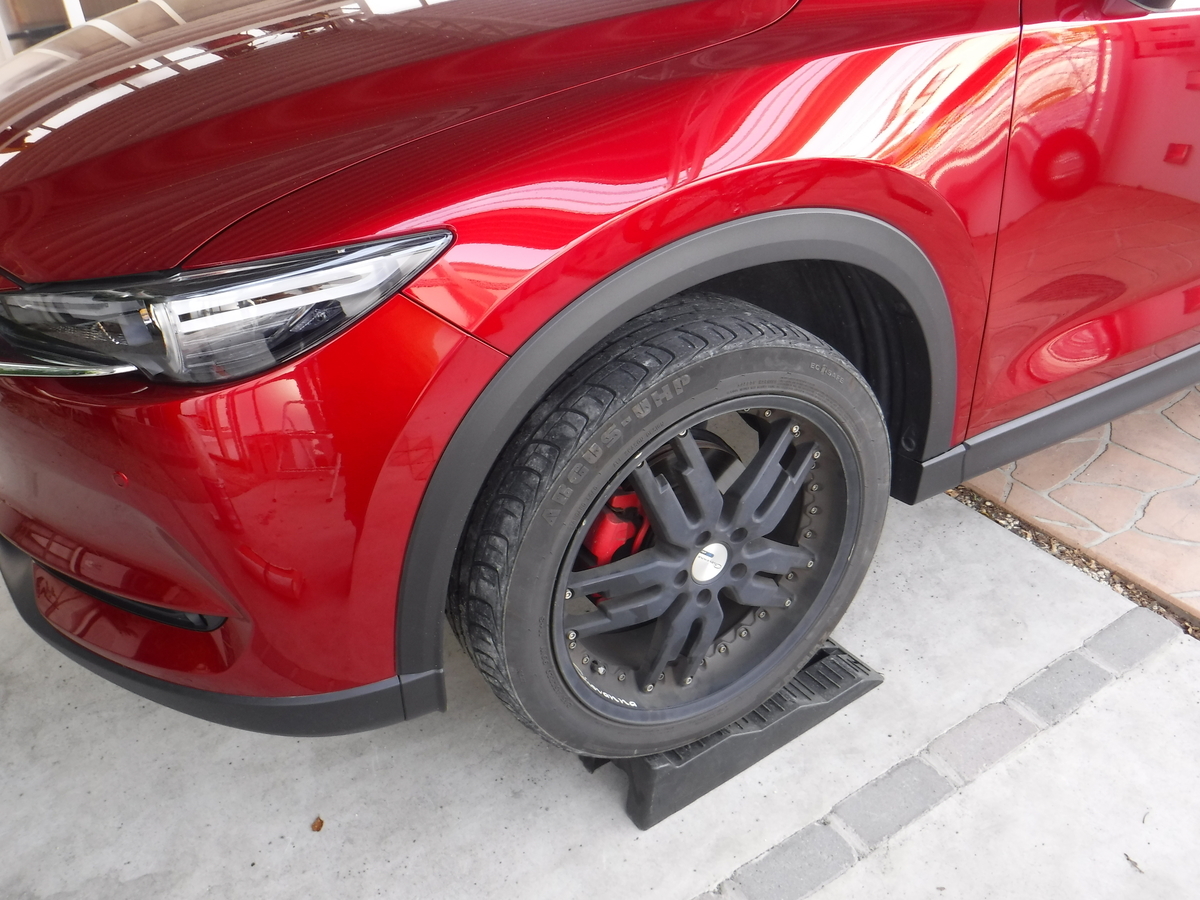

f:id:Skycrawler:20190706172400j:plain

我が愛車のCX5です。

フォレスターは通勤用、こちらは通勤では利用しない車です。

って、同じSUVが2台も。。。

フォレスターはつなぎの車。

次の車買ったらCX5が通勤カーになる予定( *´艸`)



今日は、グローブボックスなどへLED照明追加編です。









概要

所要時間:2時間

難易度:★★☆☆☆

専門知識:中

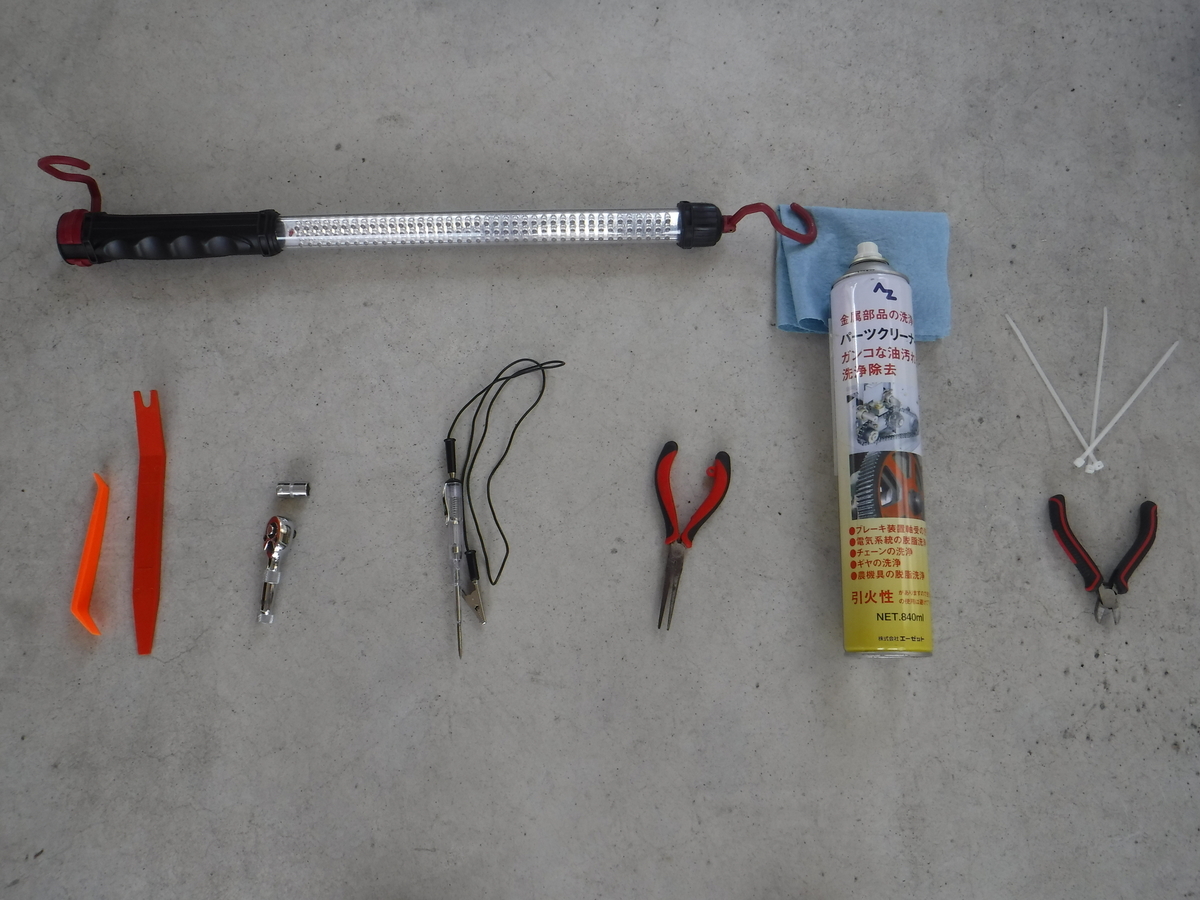

必要なツール

f:id:Skycrawler:20190706172644j:plain

・LEDライト


SK11 コード式LEDスティックライト 690Lm コード5m SLW-245SMD-A

 大は小を兼ねるという観点で大きいのを利用しています。



 ・内張りはがし


LST 内張り剥がしセット パネルはがし12セット クリップクランプツール 自動車装備工具 内装はがしセット(内張り剥がし)



・ラチェット コンパクト


KTC(ケーテーシー) コンパクトショートラチェットハンドル 9.5mm (3/8インチ) BRC3S-H

狭い車内をいじるには必需品??



・ソケット


京都機械工具(KTC) ソケットセット TB310 差込角:9.5mm 10個組 1セット

ラチェットの相方なのでこれも必要。



・テスター


EBTOOLS 車用電圧テスター 検電テスター 軽量 路線検出 極性判定 精確 安全 診断ツール 自動車整備工具 電圧テスター 性能テスト 省電力LED レッド 便利 12V



・ラジオペンチ


フジ矢 マイクロラジオペンチ 細かい作業に最適な先細仕様 (バネ付) 150mm MP6-150



・ニッパー


BANDAI SPIRITS ビルドアップニッパー



・パーツクリーナー


AZ(エーゼット) パーツクリーナー ブルー 840ml Y004



・タイラップ


ナイロン結束バンド タグジップタイ ケーブルタイ パワーケーブル 2.5mm×100mm 2.5mm×150mm 2.5mm×200mm 300本入



・ウエス


SCOTT Shop Towels ブルーロール 55枚2ロール組

 これをキッチンペーパーホルダー使って倉庫の壁につけて利用。

めちゃ便利でおすすめ。



パーツ

・ダッシュボード&コンソールライトキット


マツダ CX-5【型式:KF】調光機能付き!8色選択可!高輝度3チップLED仕様!ダッシュボード&コンソールランプキット【メール便発送※時間指定不可!】

 手っ取り早くこれを選択。

Axis Partsさんは便利。(^_-)-☆



取り付け

①グローブボックス取り外し

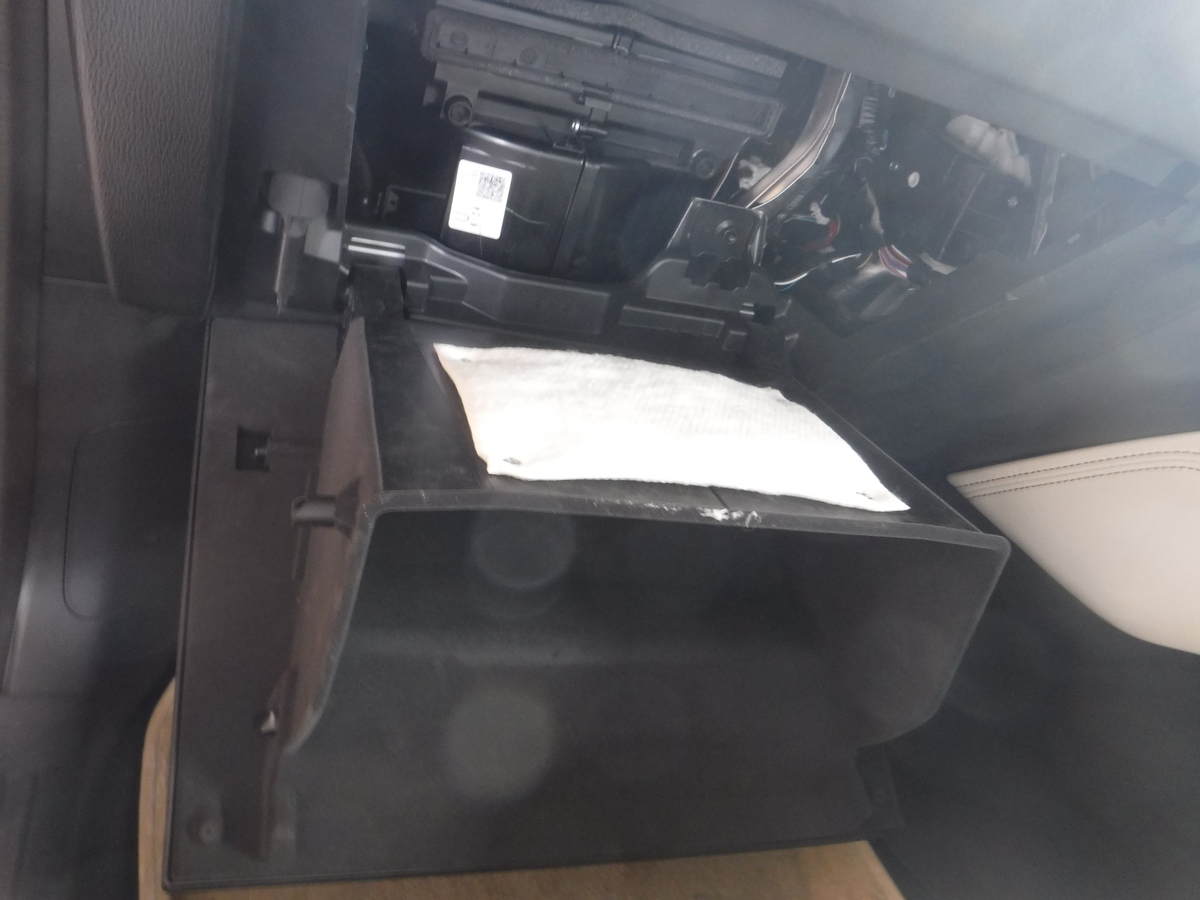

f:id:Skycrawler:20190706172658j:plain

  画像右上の奥のほうにあるコネクターから電源を取り出すため

  グローブボックスを外します。



② 助手席スカッフプレート取り外し

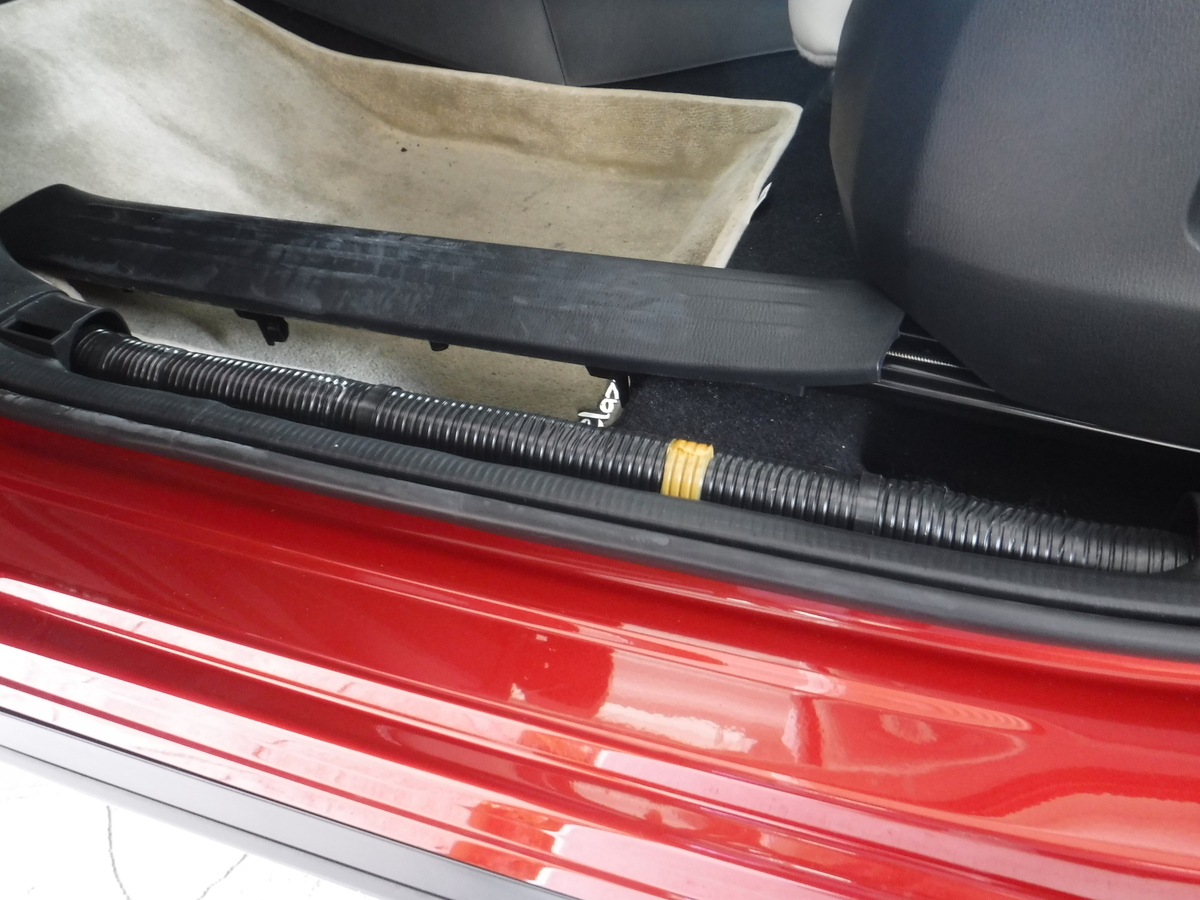

f:id:Skycrawler:20190706172710j:plain

  上に慎重に引っ張るだけ。

  ほとんどの車は同じ。

  これは助手席のサイドカバーを外すために必要な手順です。

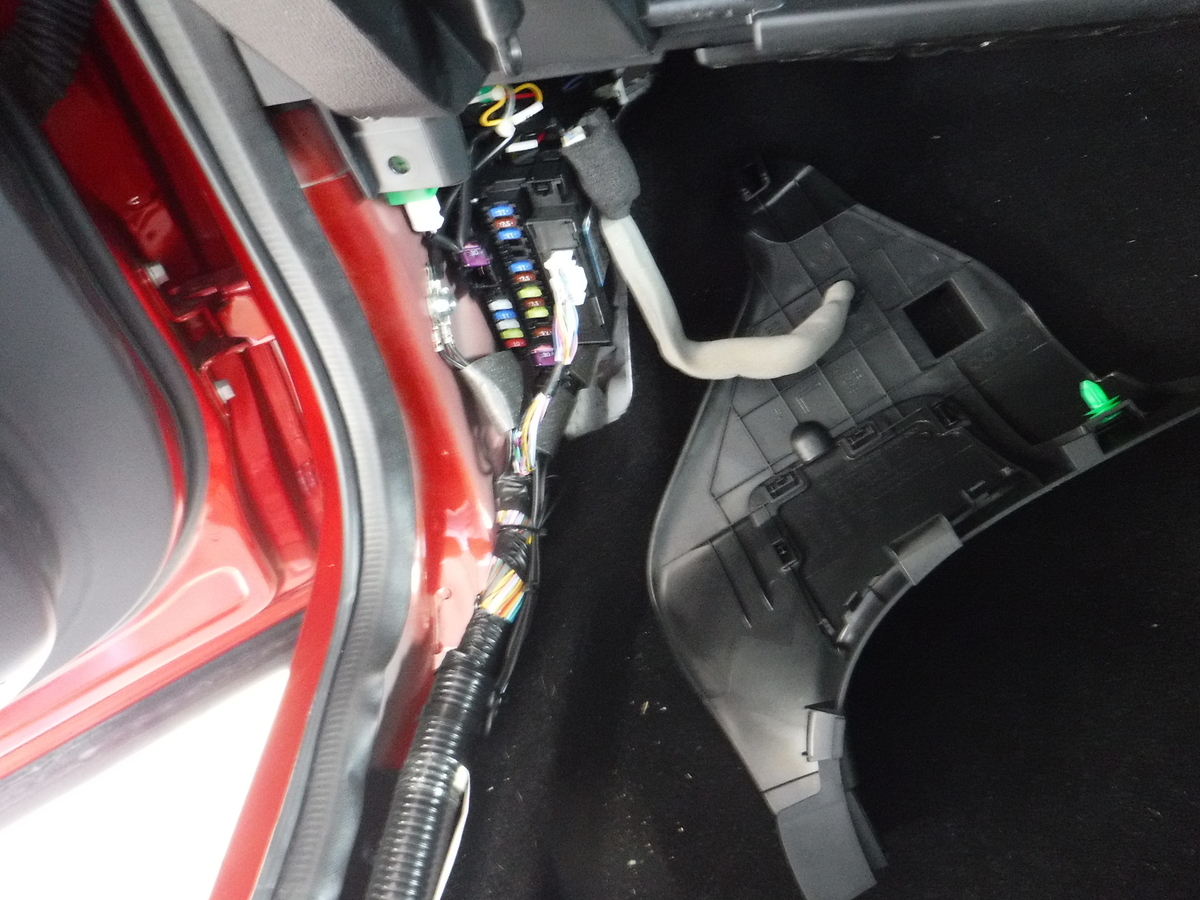

③サイドカバー取り外し

f:id:Skycrawler:20190706172723j:plain

  奥にねじが1本あります。

  ほとんどの日本車はねじがあると思います。

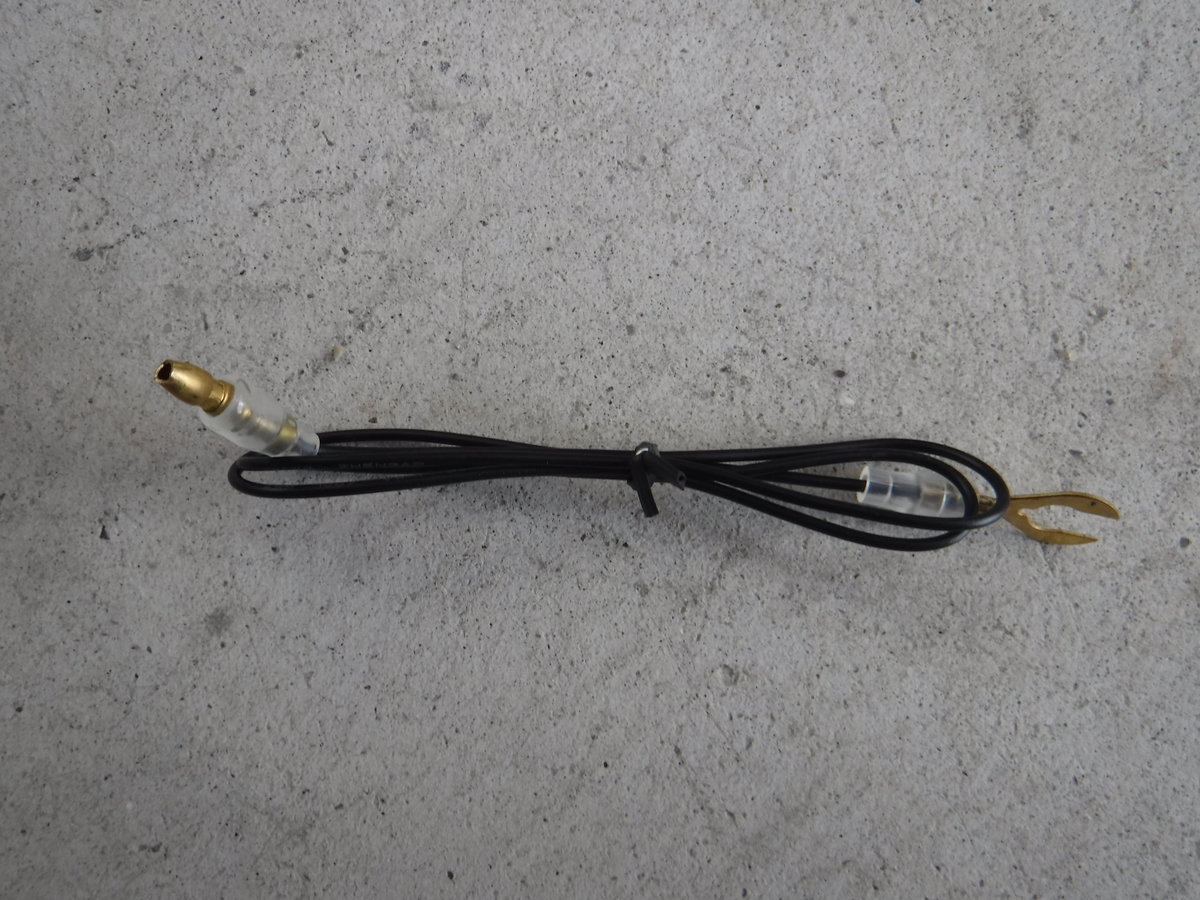

③アース線

f:id:Skycrawler:20190706172735j:plain



f:id:Skycrawler:20190706175203j:plain

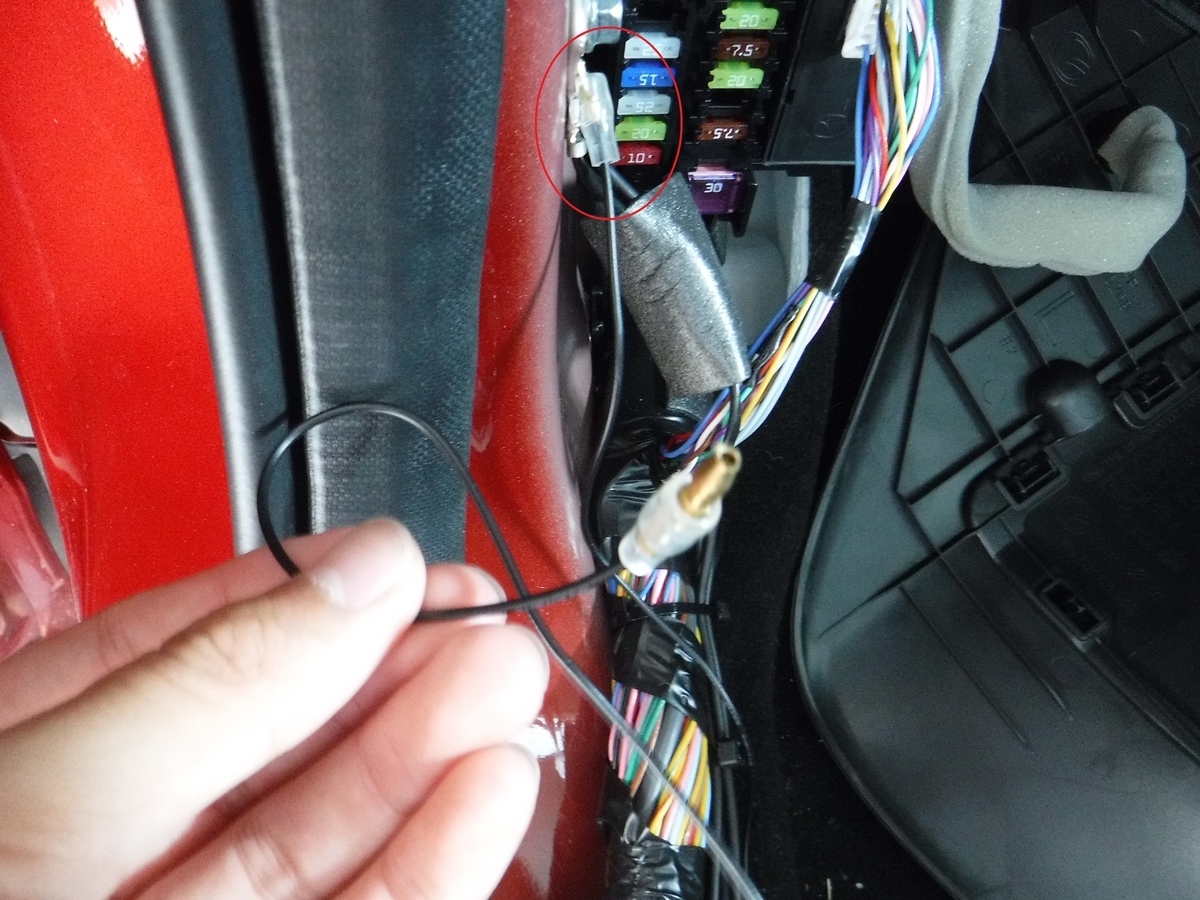

  赤丸のところにほかのアースが取られているねじがあるので

  そこをラチェットで緩めて割り込ませればOK。



④電源取り出し

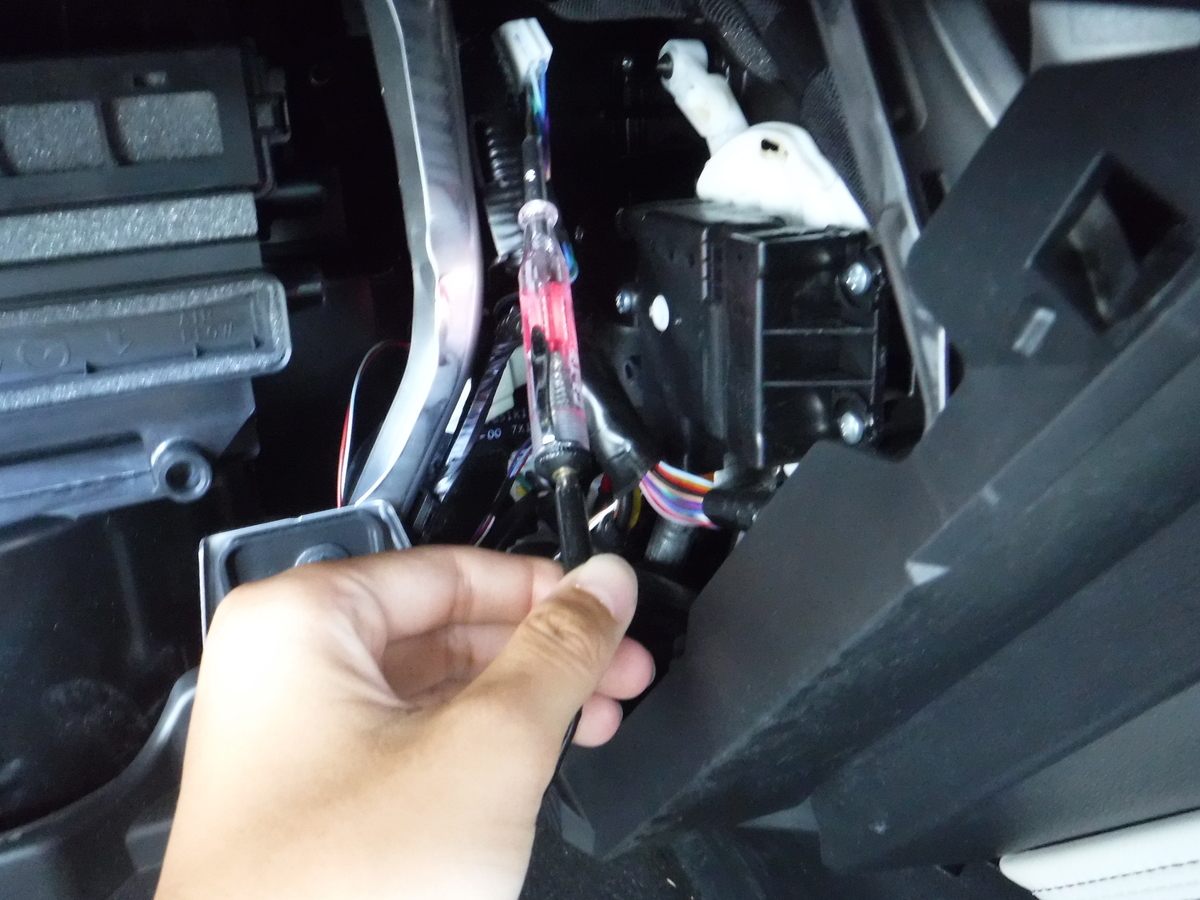

f:id:Skycrawler:20190706172802j:plain

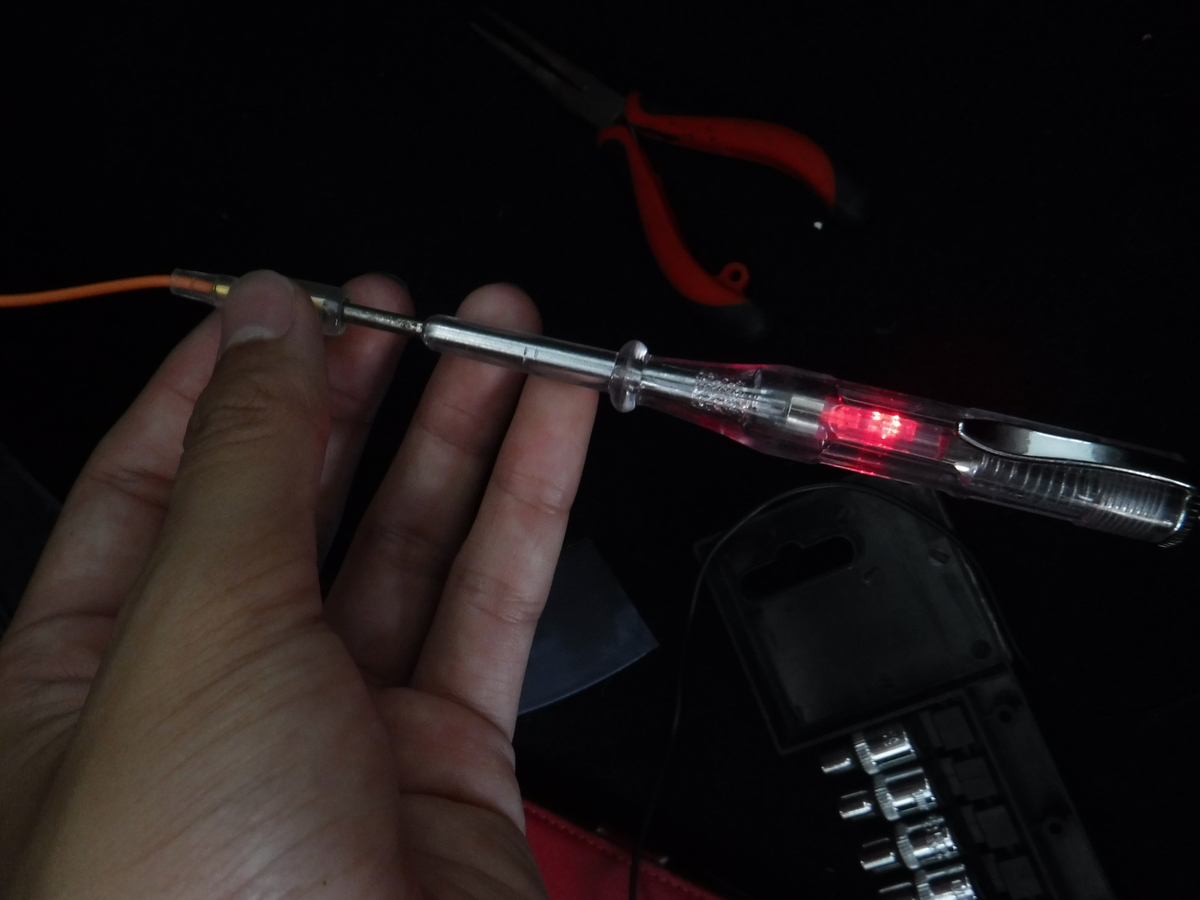

  グローブボックス右奥の白いコネクターにSmall LampでONとなる電源を

  テスターで探します。

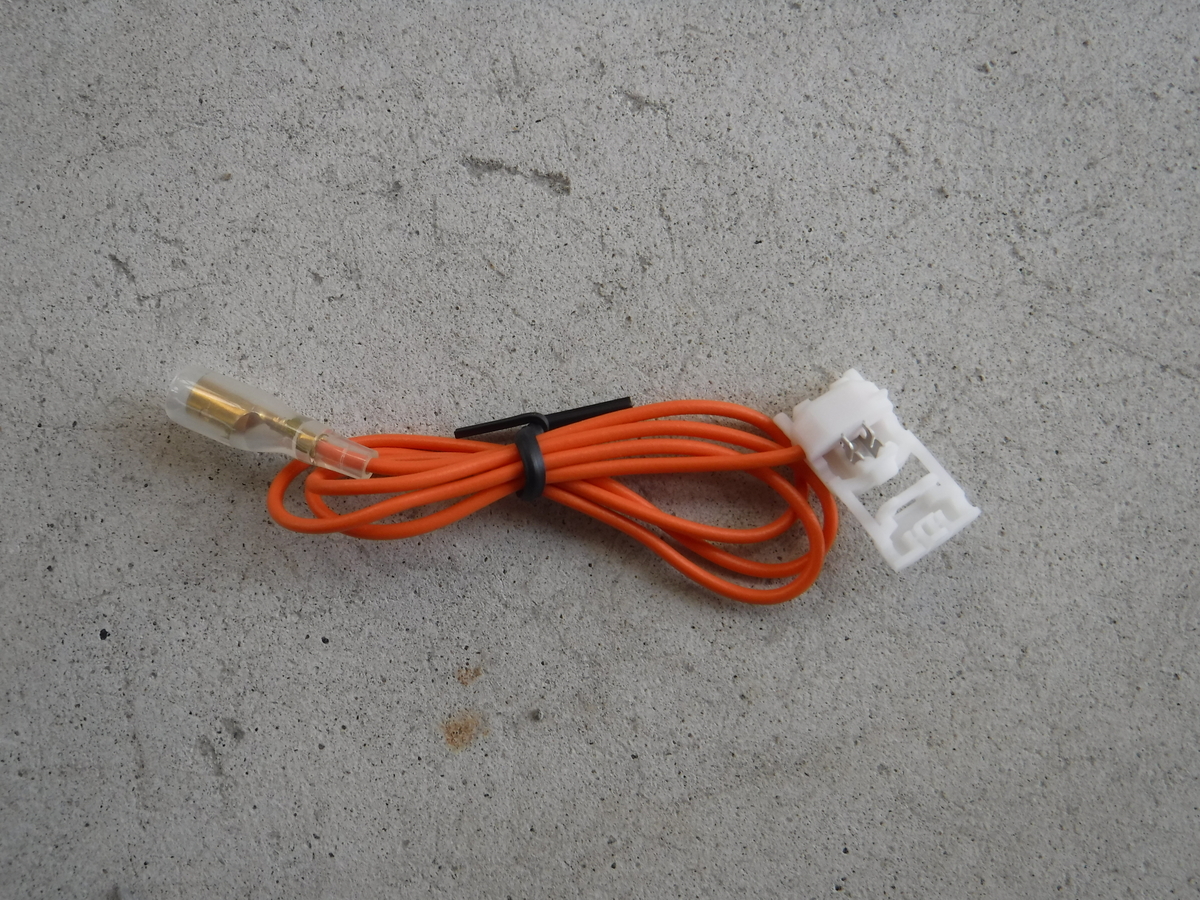

f:id:Skycrawler:20190706172814j:plain



f:id:Skycrawler:20190706172832j:plain


  結束したら通電テストをしたほうが無難。

  戻してから光らなかったらまたばらすので。

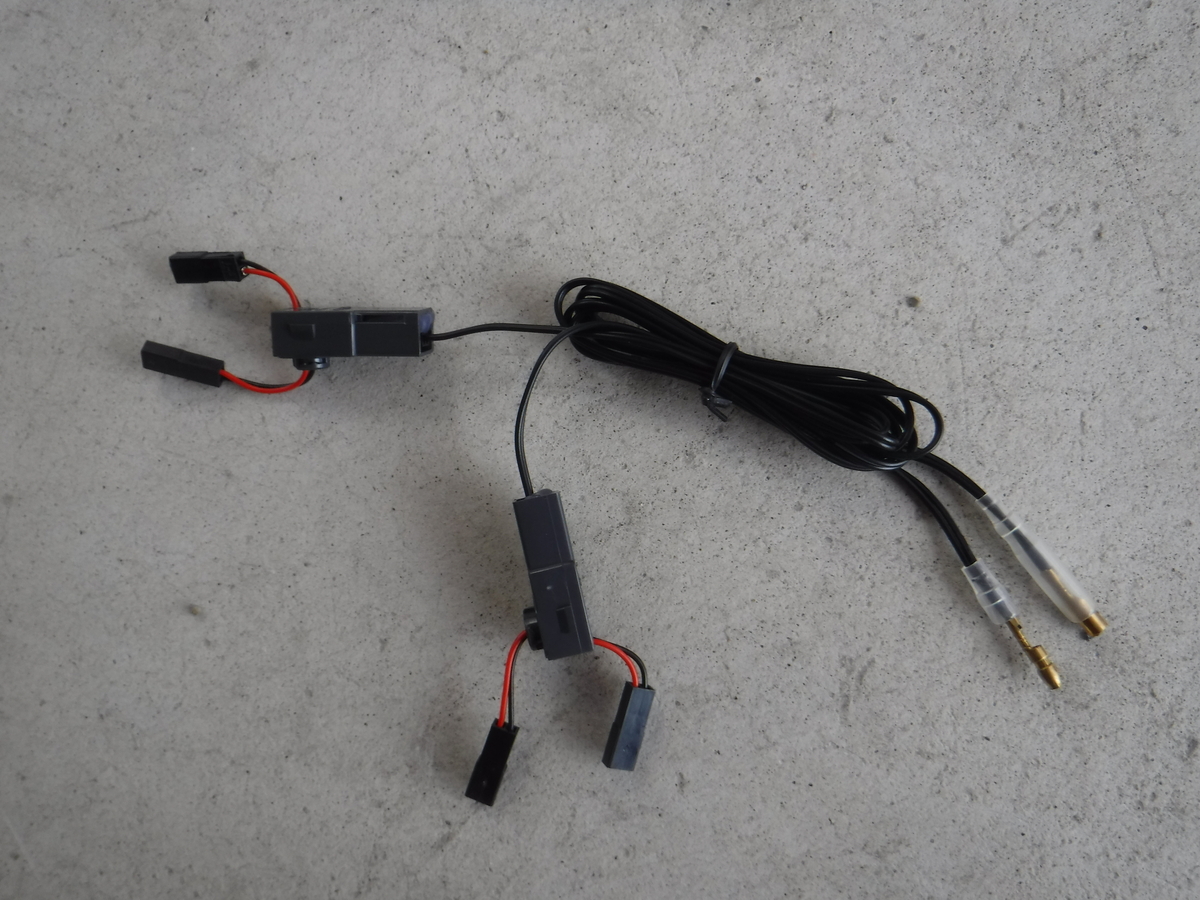

 ⑤LED配線

f:id:Skycrawler:20190706172848j:plain

f:id:Skycrawler:20190706172901j:plain

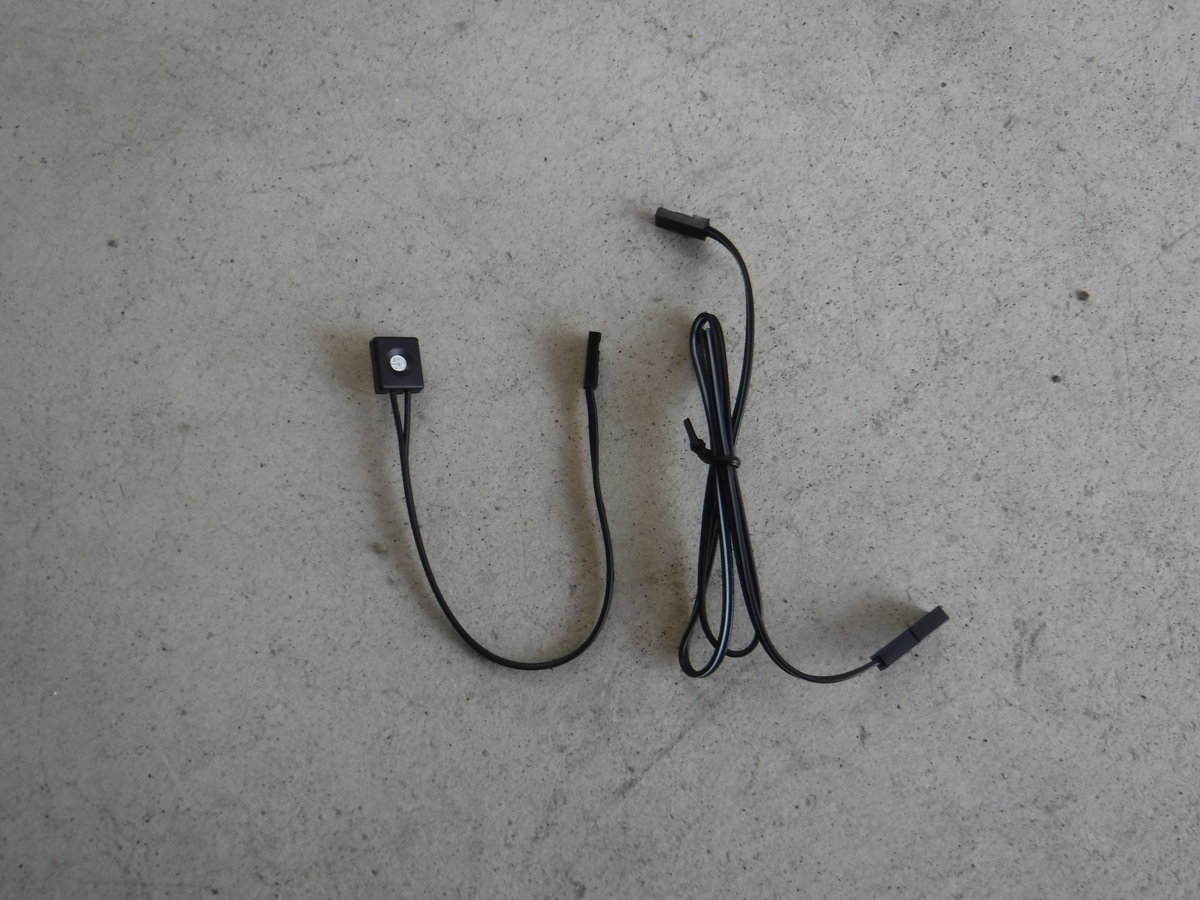

  配線はコネクターが用意されているのでカチッとはめるだけ。

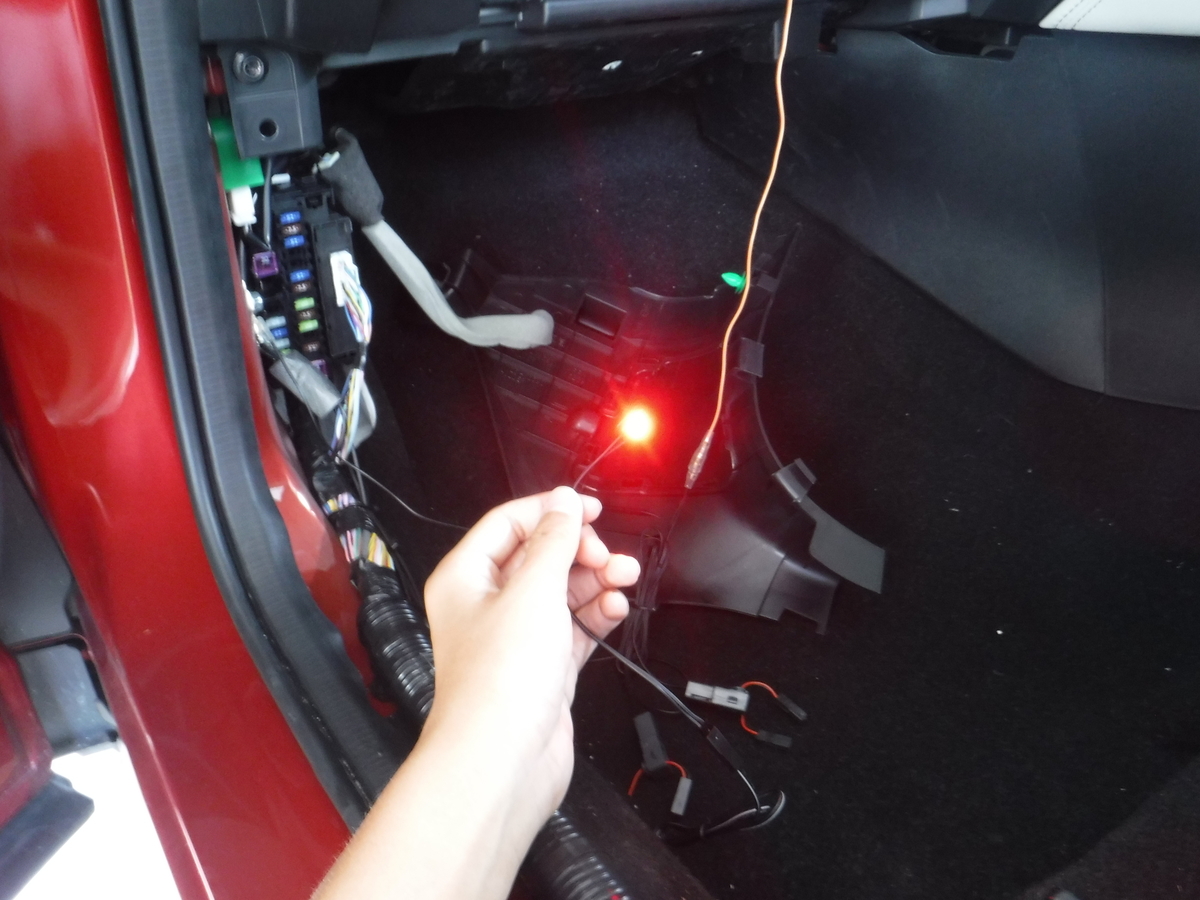

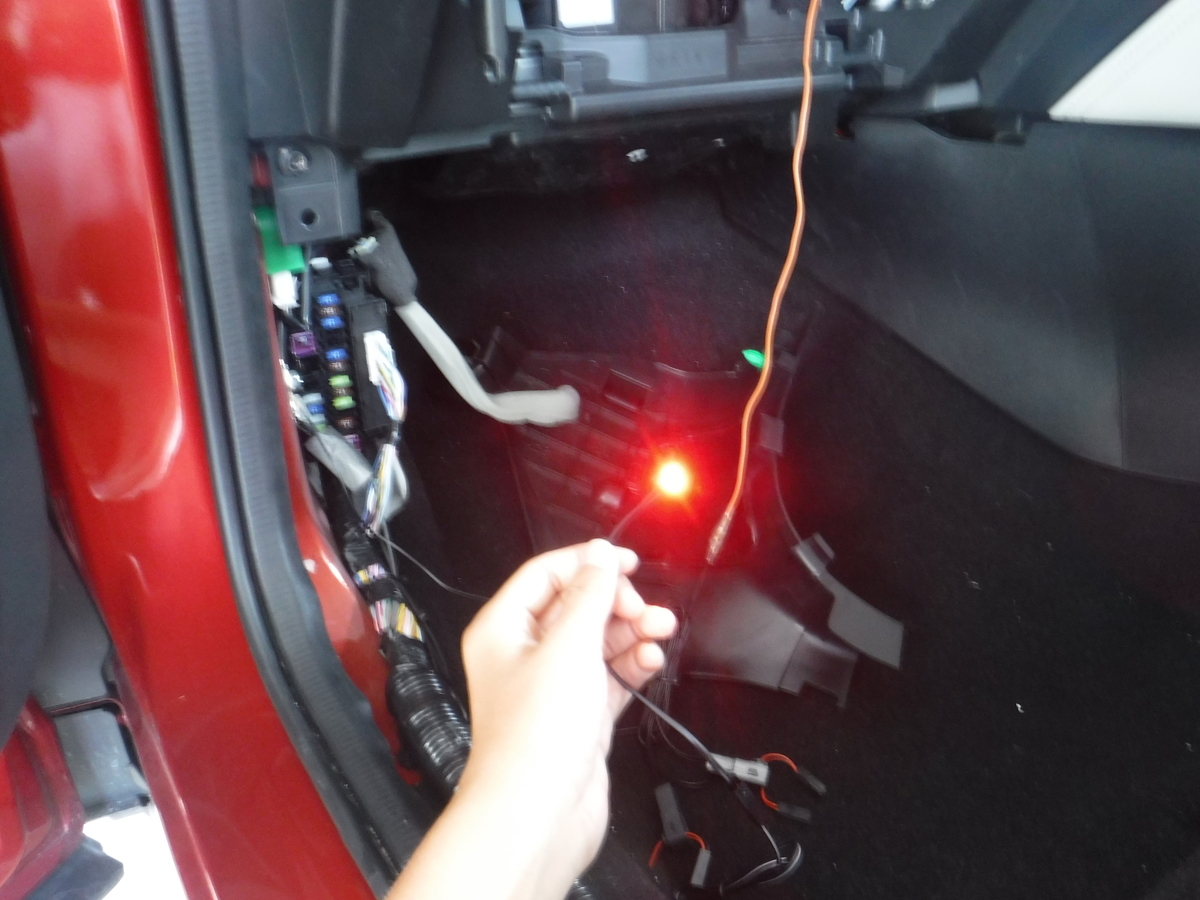

  まずはちゃんと光るかをテスト。

f:id:Skycrawler:20190706172913j:plain

f:id:Skycrawler:20190706172928j:plain

  両方とも光ったことを確認して配線を開始。

  まずはグローブボックス。

  上側にこのように貼り付け。

  張り付ける際はパーツクリーナーで脱脂を忘れずに。

f:id:Skycrawler:20190706172941j:plain

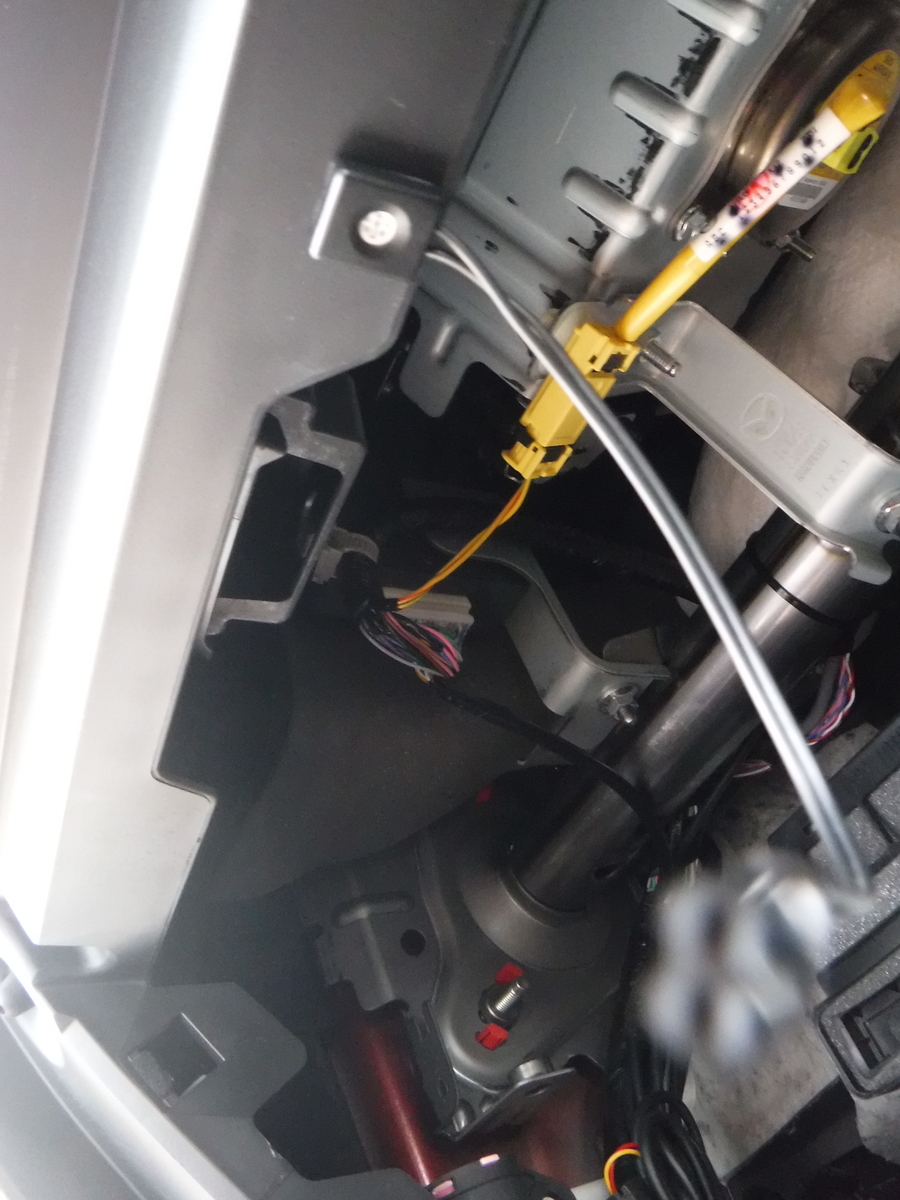

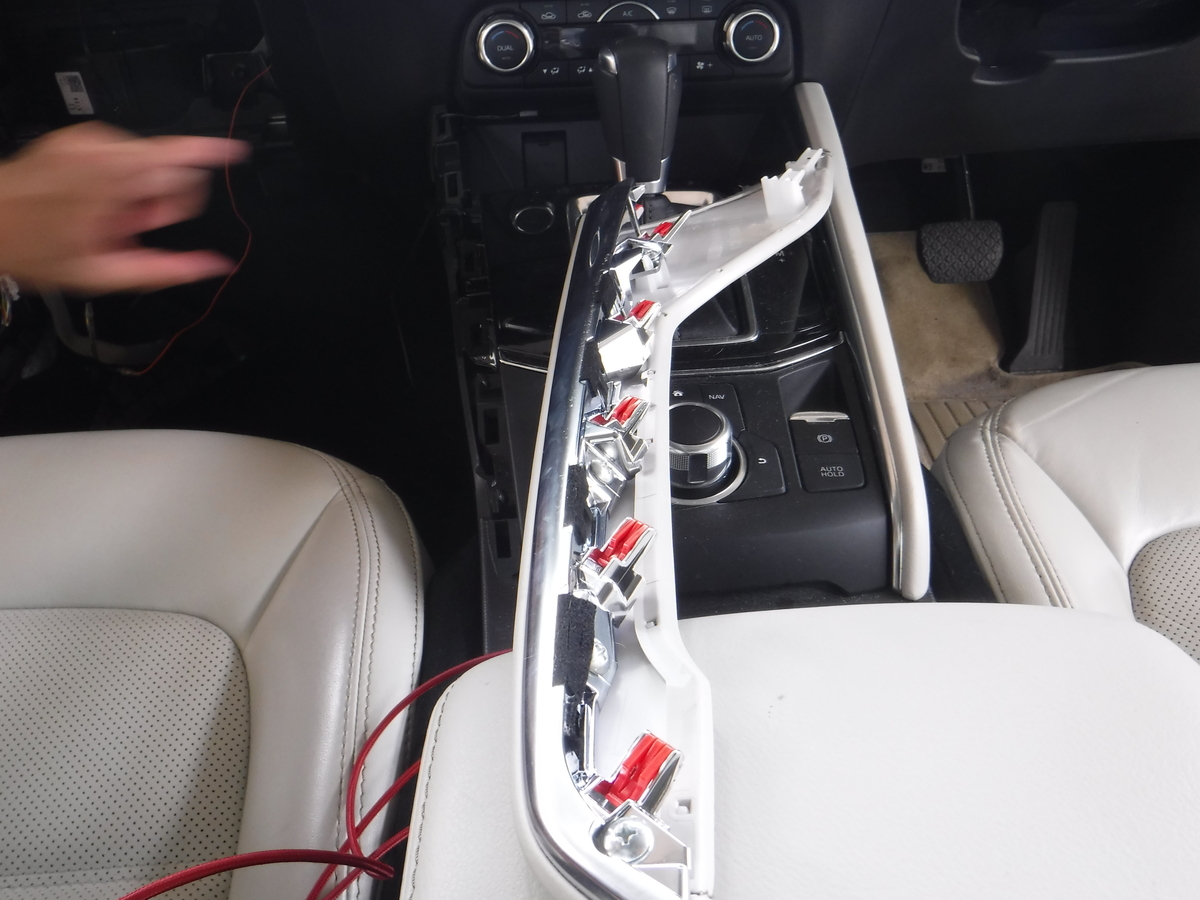

  次はコンソールへ配線。

  配線の際に邪魔になるコンソールサイドカバーを取り外し。

  ねじはないので、この画像で言ったら右斜め上に引っ張る感じで

  取れます。

  が、少し苦戦すると思います。

  ちょっと固いので怖いから??

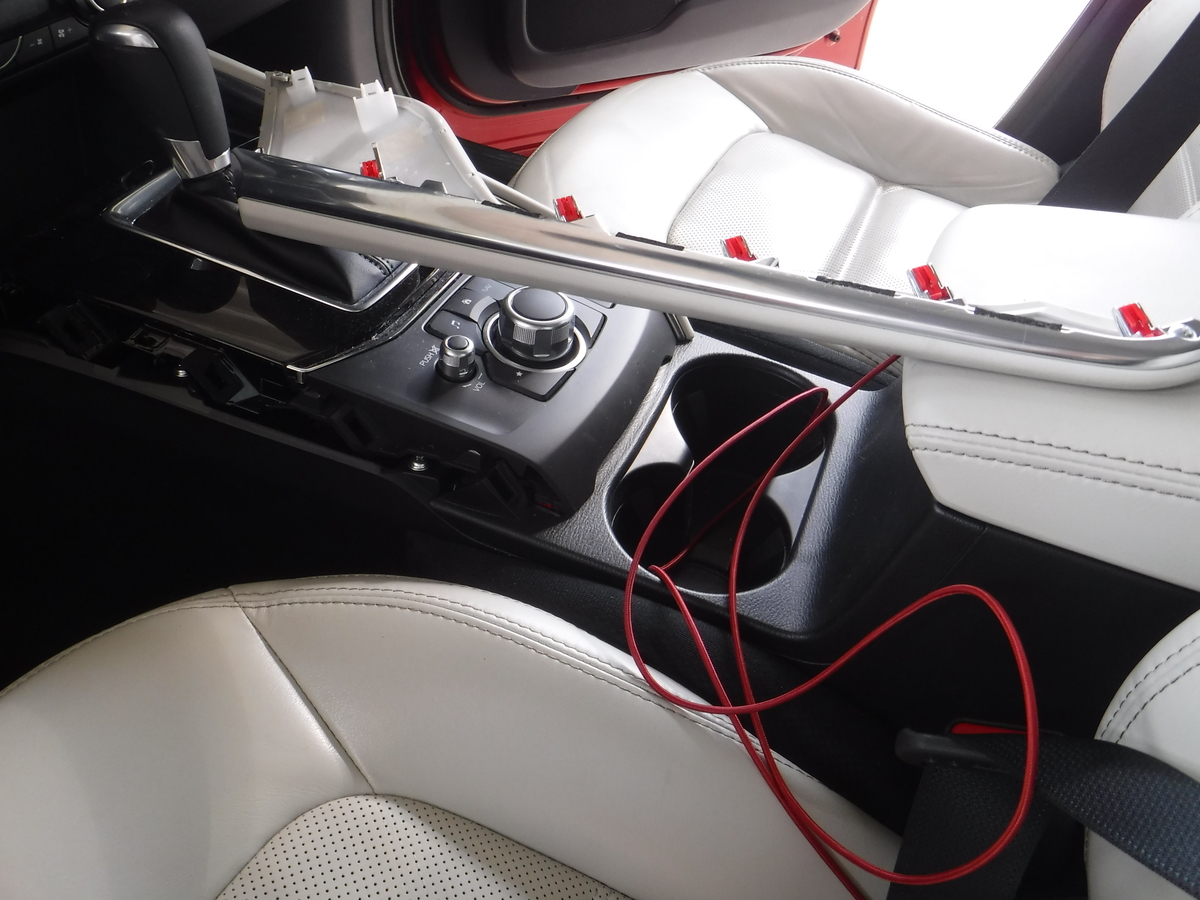

f:id:Skycrawler:20190706172955j:plain

f:id:Skycrawler:20190706173011j:plain



f:id:Skycrawler:20190706173027j:plain

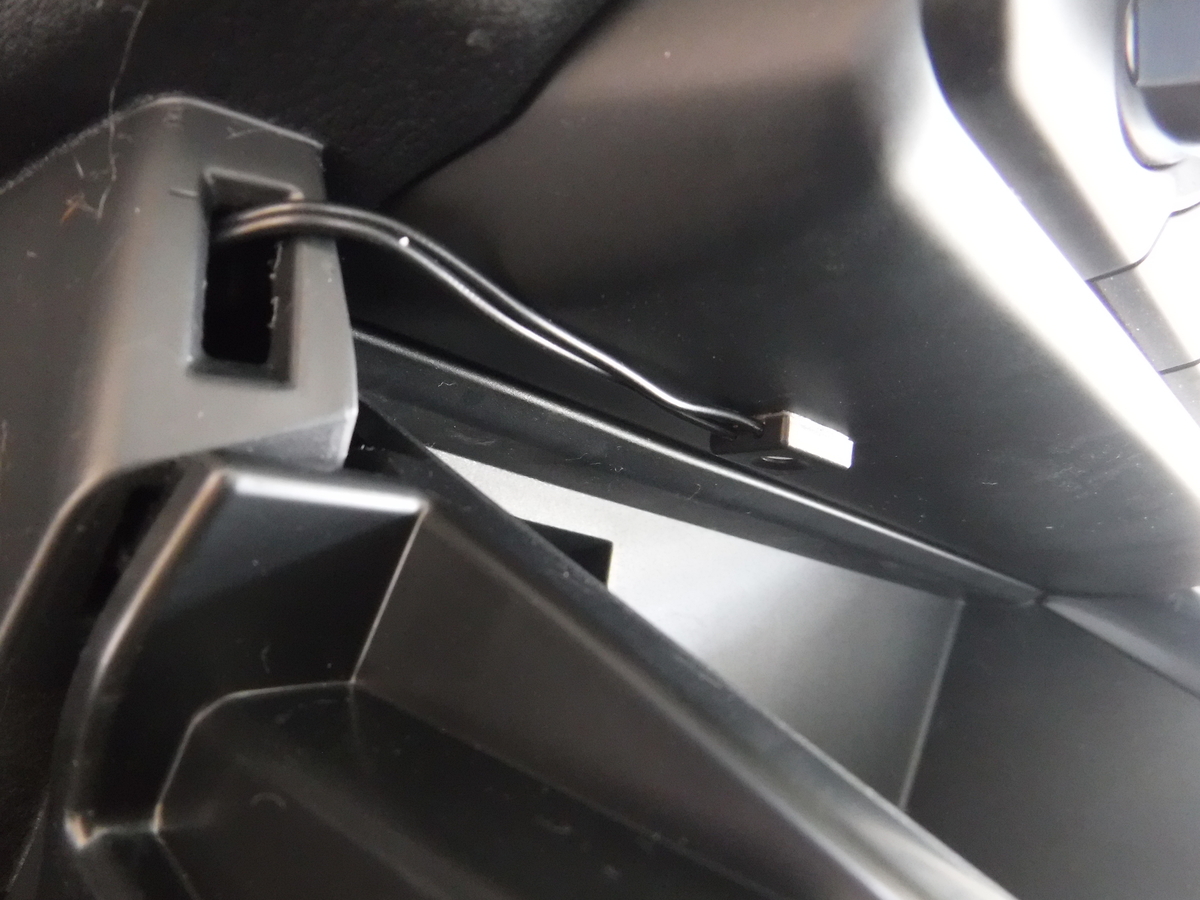

  配線したらこんな感じになります。

  クリップの穴に通したらよいかと。

  コンソールサイドカバーを戻すときに少し気を付けながら戻せば

  断線しません。

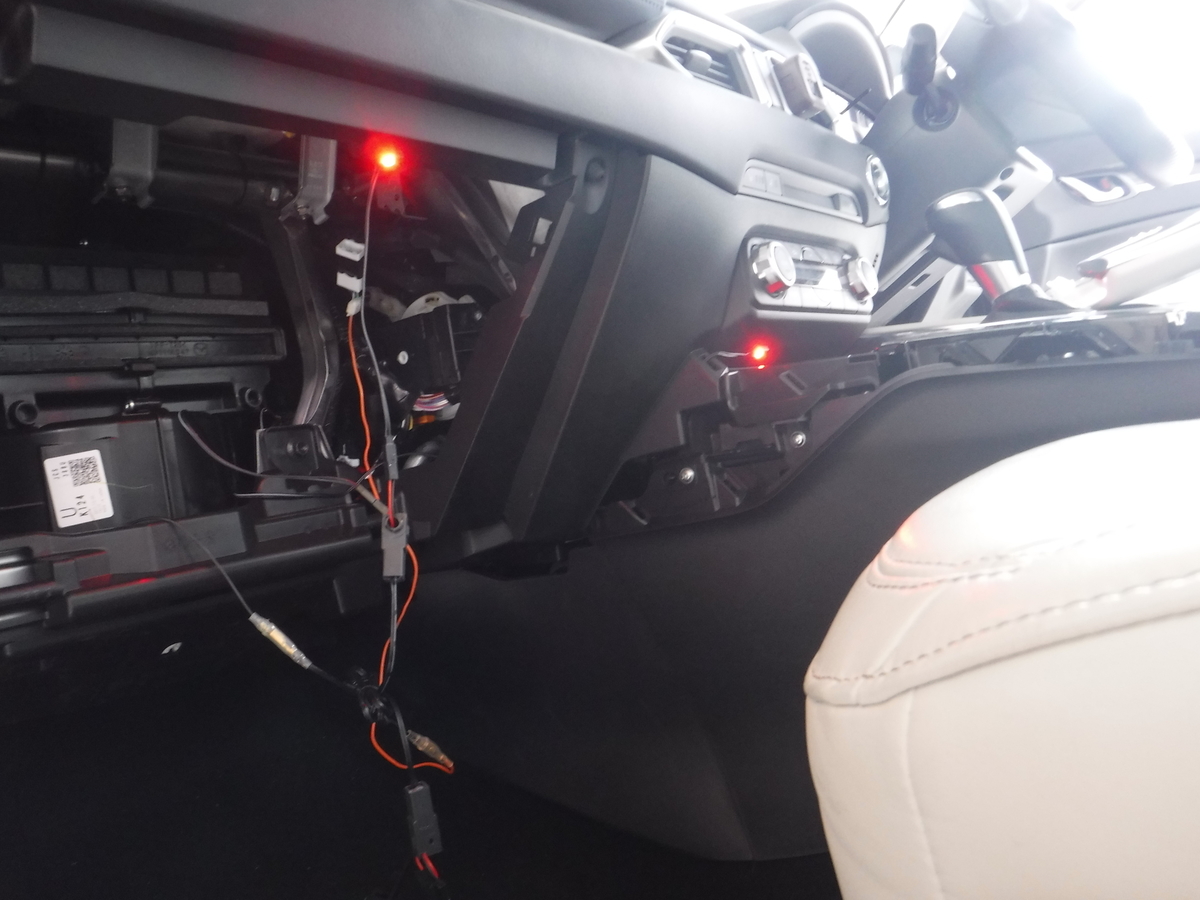

  テスト点灯するとこんな感じ。

f:id:Skycrawler:20190706173040j:plain



⑥完成

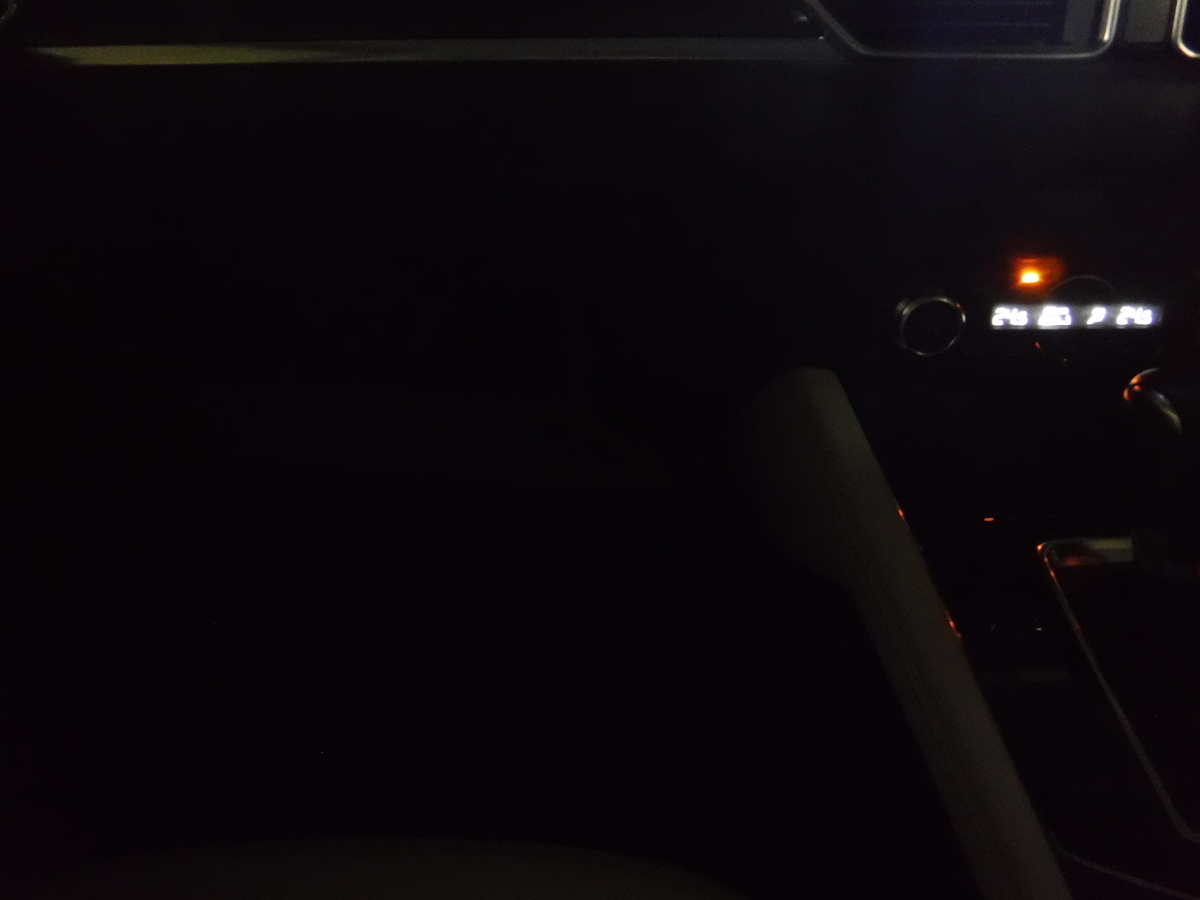

  点灯前

f:id:Skycrawler:20190706173052j:plain

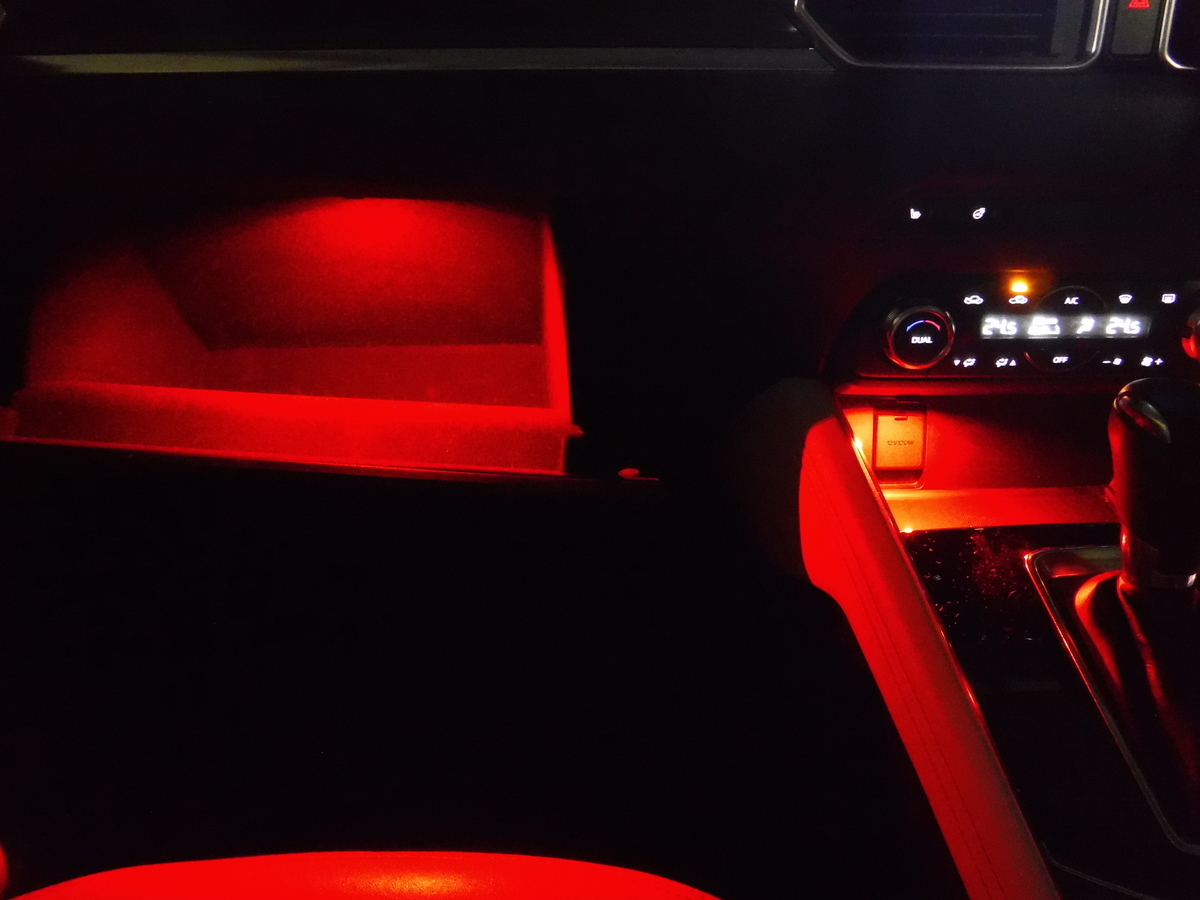

  点灯後

f:id:Skycrawler:20190706173107j:plain

 いいですなぁ。

グローブボックスはライトがないと見えないので、

追加は必須かな。

でも何色にするかは

あなた次第!!!





では。
